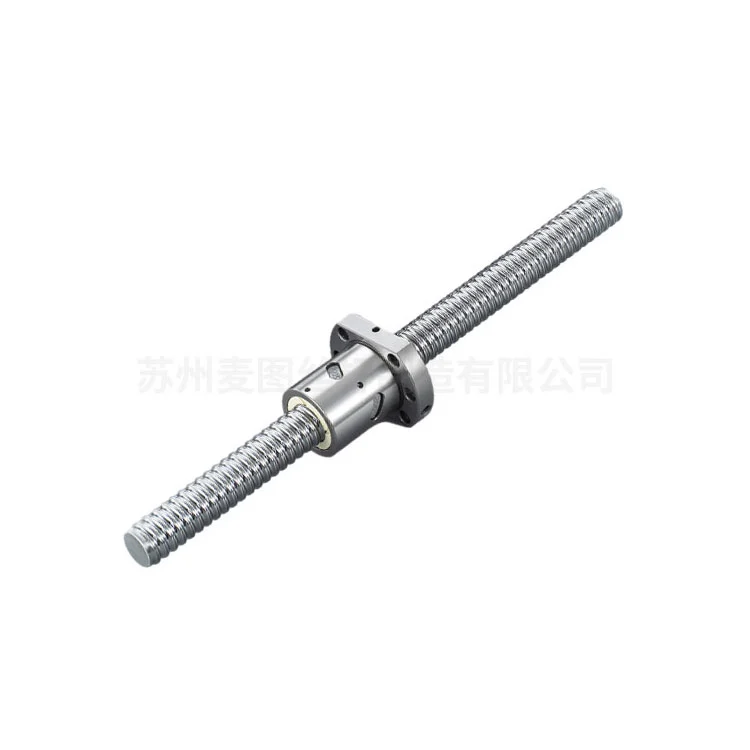

Кульовий гвинт з подвійною гайкою
Шарико-гвинтова гвинта Maitu з подвійною гайкою — це високоточний механічний компонент, майстерно створений для перетворення обертального руху в лінійний з надзвичайною ефективністю та високою точністю. Ми маємо розвинену виробничу систему та ланцюжок поставок виробництва кулькових гвинтів, що дозволяє нам швидко надавати рішення для виробництва та доставки тощо.
Спираючись на основні інженерні концепції, якісні кулькові гвинти Maitu з подвійною гайкою спираються на механізм кочення — кулькові підшипники з рециркуляцією зменшують тертя між валом гвинта та гайкою до мінімуму. Ця інноваційна конструкція значно перевершує трапецієподібні ходові гвинти зі значним відривом, маючи механічну ефективність 90% або вище. Таким чином, він став незамінним вибором для застосувань, де точність, надійність і економія енергії не підлягають обговоренню.
Технічні особливості
1. Різьба на гвинті створюється за допомогою точної техніки холодної прокатки. Цей процес підвищує твердість поверхні та забезпечує стабільну зернисту структуру, водночас зберігаючи контрольовані витрати на виробництво середніх та великих обсягів.
2. Гайка має компактну конструкцію, інтегровану з кульковими зворотними каналами та дефлекторами. Таке налаштування гарантує безперебійну рециркуляцію м’яча навіть при зміні навантажень і робочих швидкостей.
3. Рішення з можливістю вибору попереднього натягу, такі як конфігурації з подвійною гайкою або зсувні виводи, ефективно усувають осьовий люфт, забезпечуючи виняткову позиційну повторюваність для складних завдань.
4. Виготовлено в суворій відповідності до стандартів ISO 3408 і JIS B1192, що забезпечує постійну точність розмірів і надійну роботу всіх пристроїв.
Ключові переваги продуктивності
Процес холодної прокатки створює залишкові напруги стиснення на поверхні шнека, що призводить до помітних покращень у трьох критичних областях:
1. Збільшений термін служби: підвищена довговічність в умовах динамічного навантаження з номінальним терміном служби, розрахованим відповідно до стандартної формули терміну служби L10.
2. Чудова жорсткість. Оптимізовані характеристики жорсткості роблять цей кульковий гвинт ідеальним для додатків, які вимагають швидкої реакції та мінімальної структурної деформації.
3. Плавна, тиха робота: високоякісна обробка поверхні (зі значеннями Ra зазвичай ≤ 0,4 мкм) мінімізує вібрацію та знижує робочий шум, підвищуючи загальну продуктивність системи.
Технічні характеристики матеріалів
| Гвинтовий вал: | Високовуглецева хромиста сталь (SCM435/SNCM220), загартована до HRC 58-62. |
| Корпус гайки: | Легована сталь з чорним оксидним або цинк-нікелевим покриттям для стійкості до корозії. |
| М'ячі: | Клас 100 хромистої сталі (GCr15) з додатковими керамічними альтернативами для високошвидкісних застосувань. |
Галузі застосування
Верстати з ЧПК і промислова робототехніка
Аерокосмічні виконавчі системи
Медичне візуалізаційне та автоматизоване діагностичне обладнання
Робота з напівпровідниковими пластинами та літографія
Складальні лінії акумуляторів електромобілів
Наш кульковий гвинт із подвійною гайкою пройшов суворе тестування на точність позиціонування. І це може забезпечити відповідність класам промислової точності (C3-C7). Поєднуючи економію роликової різьби та продуктивність кулькового гвинта, цей продукт забезпечує оптимальне рішення для галузей автоматизації, де важливі точність, довговічність і загальна вартість володіння.

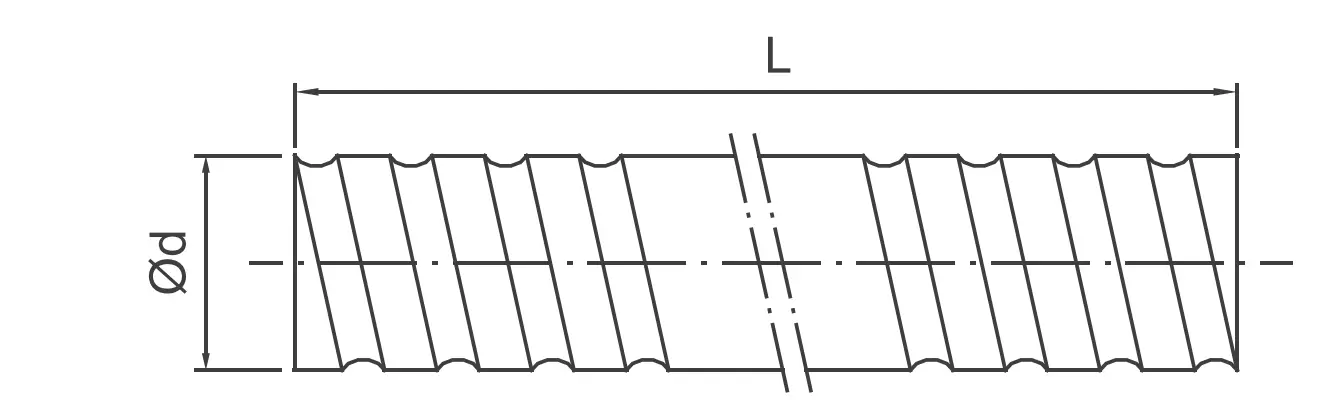

Параметри виробництва
| Тип | Клас точності | Напрямок | старт | Код | Тип горіха | Обмежена довжина | ||
| d | Свинець | Бісер Да | Праворуч/Ліворуч | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | К,БШ | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | К,БШ | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | К,БШ | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Я, У | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,НУ | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,НУ | ||
Чому варто вибрати Maitu для своїх потреб?
Інженерна досконалість і підтверджена історія:
Маючи понад 12 років досвіду спеціалізованого виробництва (походить від 20-річної спадщини в Шанхаї), Maitu успішно поставив понад 16 000 типів гвинтових конфігурацій. Ми не просто продаємо запчастини; ми надаємо рішення для керування рухом, які підтверджені історією обслуговування понад 5000 клієнтів у всьому світі.
Точність без люфту з технологією подвійної гайки:
Наші кулькові гвинти з подвійною гайкою розроблені для усунення осьового люфту завдяки вибору попереднього натягу. На відміну від стандартних одинарних гайок, наша конфігурація з подвійною гайкою забезпечує чудову позиційну повторюваність і підвищену жорсткість, що робить їх оптимальною економічною альтернативою дорогим гвинтам із заземленням для вимог точності C5-C7.
Чудова цілісність матеріалу та обробка поверхні:
Ми використовуємо високовуглецеву хромисту сталь SCM435/SNCM220, наскрізну загартовану до HRC 58-62. У поєднанні з нашою технологією точної холодної прокатки та обробкою поверхні Ra ≤ 0,4 мкм наші гвинти пропонують подовжений термін служби L10 у втомі та механічну ефективність понад 90%, що значно знижує загальну вартість володіння (TCO).
Розширена можливість відстеження за допомогою власно розробленого ERP:
Якість – це наука, а не випадковість. Maitu використовує власну систему ERP для відстеження кожного етапу виробництва — від термічної обробки сировини до остаточного динамічного випробування. Це гарантує сувору відповідність кожного вантажу стандартам ISO 3408 і JIS B1192, забезпечуючи нашим клієнтам повну прозорість і постійну якість.
FAQ
1. Яким чином Maitu забезпечує точність катаного кулькового гвинта порівняно зі шліфованим?
У той час як шліфувальні гвинти традиційно використовуються для надвисокої точності, передова технологія холодної прокатки Maitu в поєднанні з нашою системою попереднього натягу подвійної гайки дозволяє нам досягти класу точності від C5 до C7. Це пропонує високоефективне рішення зі значно нижчою ціною, ідеальне для автоматизації та робототехніки, де як точність, так і бюджет є критичними факторами.
2. Чи можете ви надати спеціальну кінцеву обробку відповідно до наших конкретних креслень CAD?
так Ми працюємо з 10 спеціалізованими виробничими лініями, оснащеними високоточними токарними верстатами з ЧПК спеціально для індивідуальної кінцевої обробки. Незалежно від того, чи потрібні для вашого застосування спеціальні канавки для стопорних кілець, шпонкові вали чи різьбові кінці, ми гарантуємо, що обробка виконується концентрично до кульової доріжки, щоб запобігти вібрації та передчасному зносу.
3. Який типовий час виконання масових замовлень і налаштувань OEM?
Завдяки двом заводам у Сучжоу та Дунгуані ми підтримуємо високу виробничу потужність. Для стандартних специфікацій ми маємо значний запас катаних валів. Для налаштувань OEM після підтвердження креслення через наш робочий процес, який контролюється ERP, ми надаємо спрощений графік виробництва, щоб забезпечити своєчасну доставку навіть для великих обсягів замовлень.
4. Як ви гарантуєте якість і продуктивність кулькових гвинтів перед відправленням?
Кожен кульковий гвинт Maitu з подвійною гайкою проходить суворий протокол перевірки. Це включає випробування твердості поверхні, перевірку розмірів (сумісність із ISO 3408) і випробування плавності.

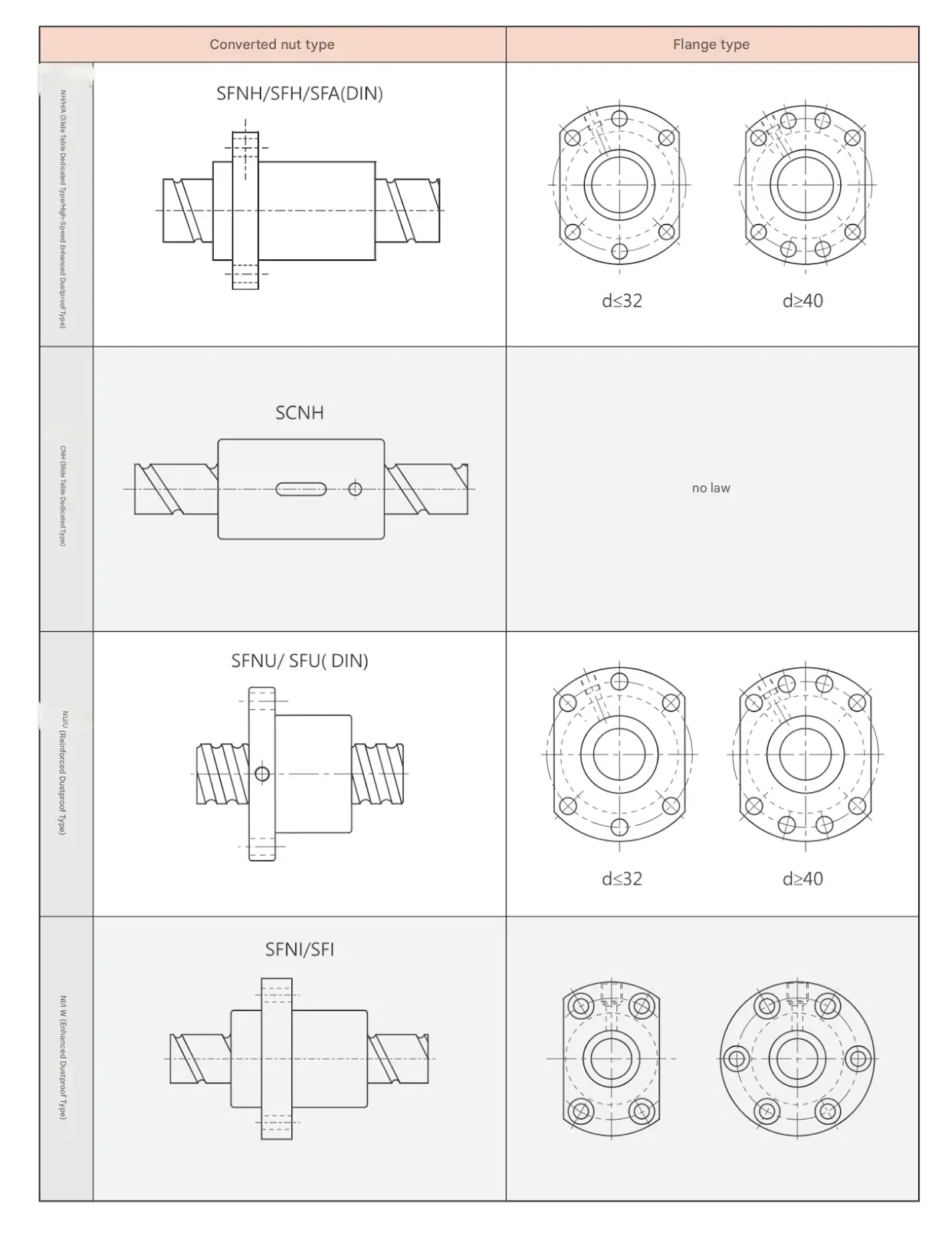

Посилання на кулькову гвинтову гайку
Для отримання додаткової інформації та інших видів горіхів, будь ласка, зв’яжіться з нами.
