Кульковий гвинт зі стандартною гайкою
Maitu є професійним виробником кулькових гвинтів зі стандартною гайкою. Ми підтримуємо достатній запас стандартних кулькових гвинтів і гайок різних форм, проводів і ступенів точності. Ми прагнемо виробляти високоякісні кулькові гвинти та створили власний повний ланцюг поставок. Ласкаво просимо до нас!
Цей кульковий гвинт зі стандартною гайкою від Maitu — це прецизійний механічний компонент, призначений для перетворення обертального руху в лінійний з винятковою ефективністю та точністю. Відповідно до інженерних принципів, кулькові гвинти працюють на механізмі кочення. Шарикопідшипники з рециркуляцією можуть мінімізувати тертя між валом гвинта та гайкою. Порівняно з трапецієподібними ходовими гвинтами ця конструкція забезпечує набагато вищу механічну ефективність (зазвичай досягає понад 90%).
Технічні характеристики
1. Гвинтові різьби формуються за допомогою точного процесу холодної прокатки, і цей процес підвищує твердість поверхні та безперервність зернистої структури, зберігаючи при цьому економічну ефективність для середнього та великого виробництва.
2. Розроблено з компактною конструкцією гайки, що включає зворотні канали кульок і дефлектори, тож ми можемо забезпечити плавну рециркуляцію кульок підшипників під різними навантаженнями та швидкостями.
3. Додаткові механізми попереднього натягу (наприклад, подвійна гайка або зсув) усувають осьовий люфт. Крім того, вони забезпечують точну позиційну повторюваність.
Переваги продуктивності
Процес холодної прокатки створює залишкові напруги стиснення на поверхні шнека, значно покращуючи:
Стійкість до втоми: підвищена довговічність при динамічних навантаженнях з розрахунками номінального терміну служби відповідно до стандарту L10.
Жорсткість: оптимізована жорсткість для застосувань, які вимагають високої чутливості та мінімальної деформації.
Плавна робота: чудова обробка поверхні (зазвичай Ra ≤ 0,4 мкм) зменшує вібрацію та шум.
Технічні характеристики матеріалів
| Гвинтовий вал: | Високовуглецева хромиста сталь (SCM435/SNCM220), загартована до HRC 58-62. |
| Корпус гайки: | Легована сталь з чорним оксидним або цинк-нікелевим покриттям для стійкості до корозії. |
| М'ячі: | Клас 100 хромистої сталі (GCr15) з додатковими керамічними альтернативами для високошвидкісних застосувань. |
Галузі застосування
Верстати з ЧПК і промислова робототехніка
Аерокосмічні виконавчі системи
Медичне візуалізаційне та автоматизоване діагностичне обладнання
Робота з напівпровідниковими пластинами та літографія
Складальні лінії акумуляторів електромобілів
Наш кульковий гвинт зі стандартною гайкою Maitu пройшов суворе випробування на точність позиціонування. Ось чому ми можемо забезпечити відповідність класам промислової точності (C3-C7). Поєднуючи економію роликової різьби та продуктивність кулькового гвинта, цей продукт забезпечує оптимальне рішення для галузей автоматизації, де важливі точність, довговічність і загальна вартість володіння.
Параметри виробництва
| Тип | Клас точності | Напрямок | старт | Код | Тип горіха | Обмежена довжина | ||
| d | Свинець | Бісер Да | Праворуч/Ліворуч | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | К,БШ | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | К,БШ | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | К,БШ | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Я, У | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,НУ | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,НУ | ||
Чому обирають нас?
Міцність промислового класу (HRC 58-62):
Наші кулькові гвинти зі стандартною гайкою виготовлені з високовуглецевої хромистої сталі SCM435/SNCM220, наскрізного загартування для досягнення твердості поверхні HRC 58-62. Це забезпечує виняткову зносостійкість і зберігає класи точності C3-C7 протягом тривалого терміну служби, навіть у середовищах із високим циклом навантаження, як-от обробка з ЧПК або акумуляторні лінії електромобілів.
Оптимізоване співвідношення ціни та продуктивності:
Використовуючи вдосконалений процес холодної прокатки, ми пропонуємо економічно ефективну альтернативу шліфувальним гвинтам без шкоди для механічної ефективності. З механічною ефективністю ≥ 90% і поверхневою обробкою Ra ≤ 0,4 мкм наші кулькові кулькові гвинти забезпечують плавний рух, необхідний для застосування в медицині та напівпровідниках, за незначну частину вартості шліфування.
Експертиза масштабованого виробництва та налаштування:
Маючи 10 спеціалізованих виробничих ліній та історію розробки понад 16 000 типів гвинтів, Maitu перевершує як великі обсяги стандартизованих випусків, так і складні налаштування OEM. Наша власно розроблена система відстеження ERP гарантує, що кожен індивідуальний запит на виведення, діаметр або кінцеву обробку виконується з точністю до нуля.
Підтверджена відповідність якості та глобальне охоплення:
Як виробник із сертифікатом ISO 9001 із понад 12-річним досвідом експорту, ми обслуговували понад 5000 клієнтів у всьому світі. Наше стратегічне розташування в Сучжоу та Дунгуані дозволяє нам використовувати зрілий ланцюг постачання, гарантуючи, що ми постачаємо високоефективні компоненти трансмісії, які відповідають міжнародним стандартам ISO 3408 і JIS B1192.

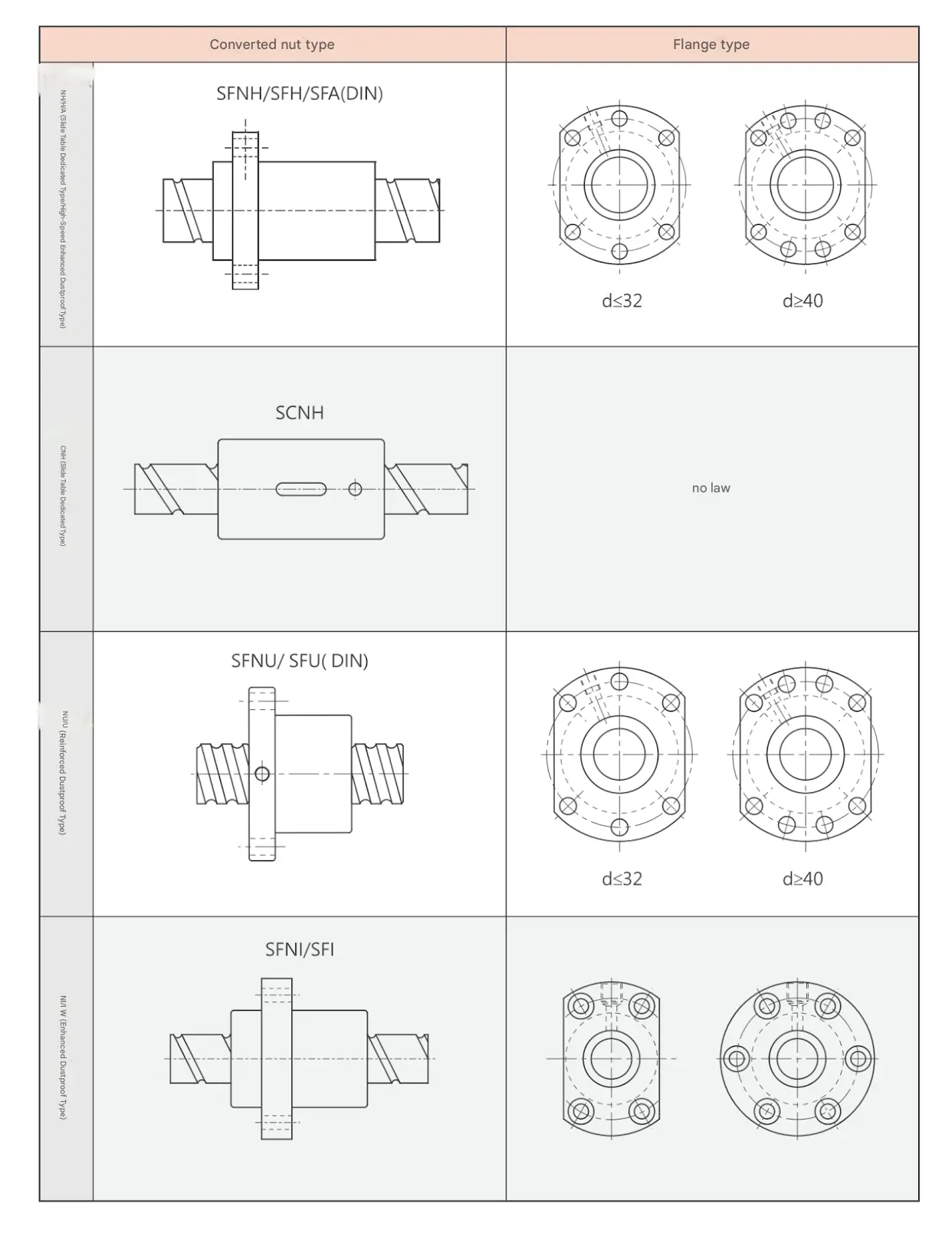

Посилання на кулькову гвинтову гайку
Для отримання додаткової інформації та інших видів горіхів, будь ласка, зв’яжіться з нами.
Поширені запитання: Основні технічні проблеми
1. Як процес холодної прокатки впливає на довговічність кулькових гвинтів Maitu?
Наш прецизійний процес холодної прокатки робить більше, ніж просто формує нитки; він створює залишкові напруги стиску на поверхні шнека та підтримує безперервність структури зерна. Це значно підвищує втомну міцність порівняно з нарізаною різьбою, дозволяючи нашій продукції відповідати або перевищувати стандарт L10 за динамічного навантаження, що означає меншу кількість замін і нижчу TCO (загальну вартість володіння) для кінцевого користувача.
2. Чи може Maitu забезпечити спеціальну обробку поверхні для корозійних або чистих приміщень?
Абсолютно. Ми пропонуємо різні покриття корпусу гайки, включаючи чорний оксид і цинко-нікелеве покриття, для підвищення стійкості до корозії. Для високошвидкісних або чутливих середовищ (наприклад, роботи з напівпровідниками) ми також пропонуємо додаткові керамічні шарикопідшипники, щоб зменшити теплове розширення та усунути потребу у традиційному мастилі, яке може спричинити забруднення.
3. Які класи точності гарантовані для вашої стандартної серії катаних горіхів?
Наші кулькові гвинти зі стандартною гайкою зазвичай досягають класів C7 і C5, з можливістю досягти C3 для спеціальних високоточних застосувань. Кожна партія проходить суворе тестування на точність позиціонування та осьовий люфт. Якщо ваше застосування потребує нульового люфту, ми можемо інтегрувати механізми попереднього натягу (наприклад, зсувні проводки), щоб забезпечити максимальну жорсткість.
4. Як Maitu виконує технічну перевірку власних креслень OEM?
Кожен індивідуальний проект починається з технічного аудиту нашої команди інженерів із 10 осіб. Ми перевіряємо ваші CAD-креслення на концентричність, сумісність профілів різьби та придатність матеріалів (наприклад, PEEK або нержавіюча сталь для певних галузей). Ми надаємо офіційне підтвердження та часто ділимося виробничими відео на етапі виробництва, щоб переконатися, що кінцевий продукт ідеально відповідає вашим проектним специфікаціям.
