Короткий зміст статті:Транспортно-розвантажувальне обладнання потребує швидкого лінійного руху, надійного позиціонування, високої вантажопідйомності та стабільної роботи в умовах частого запуску та зупинки. TheC7 великий свинцевий кульковий гвинт для обробки матеріаліввідМайтупоєднує в собі точність C7, трансмісію з великим ходом, високоміцну конструкцію та індивідуальні конфігурації для підтримки AGV, складських штабелерів, підйомних платформ, роботів для обробки матеріалів та автоматизованих систем логістики.
Зміст
- Чому для обробки матеріалів потрібен великий кульковий гвинт C7?
- Які основні функції?
- Які технічні характеристики варто порівняти покупцям?
- Як це покращує продуктивність обробки матеріалів?
- Де це використовується?
- Як вибрати правильну модель?
- Які методи технічного обслуговування подовжують термін служби?
- Часті запитання
Чому для обробки матеріалів потрібен великий кульковий гвинт C7?
Очікується, що сучасні системи транспортування матеріалів переміщуватимуть все більш важкі вантажі, зберігаючи короткий час циклу та повторюване позиціонування. Звичайні компоненти механічної трансмісії можуть виникати труднощі, коли обладнання має багаторазово прискорюватися, сповільнюватися, зупинятися, повертати назад і змінювати положення протягом робочого дня.
Кульковий гвинт перетворює вхід обертового двигуна в контрольований лінійний рух за допомогою рециркуляції кульок, що котяться між гвинтом і гайкою. Цей механізм кочення допомагає зменшити тертя, одночасно забезпечуючи ефективну та точну передачу. Для транспортно-розвантажувального обладнання велика конфігурація виводу додає ще одну важливу перевагу: гвинт може досягати довшого лінійного ходу за один оберт.

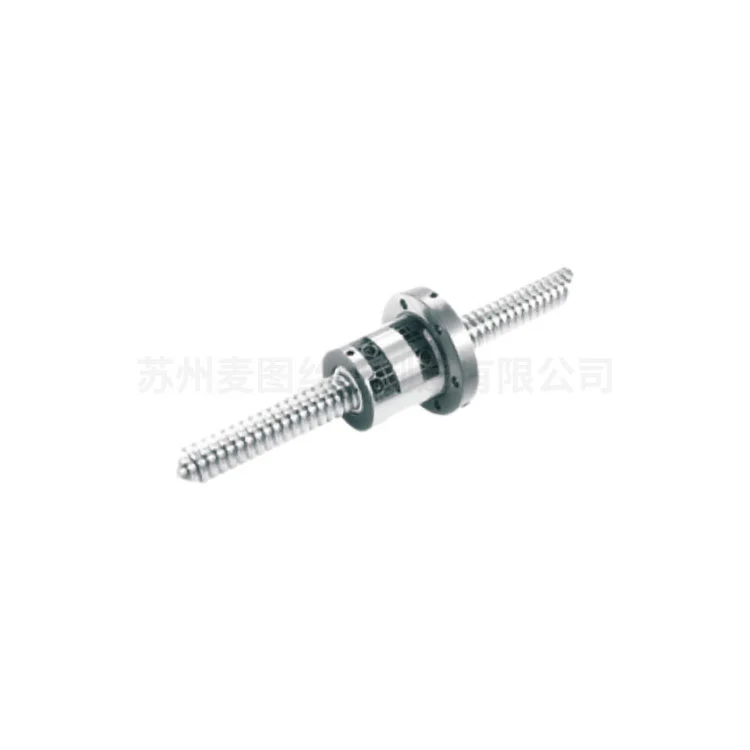

Великий свинцевий кульковий гвинт C7 Maitu для транспортування матеріалів розроблено спеціально відповідно до цих вимог. Його прецизійний клас C7, геометрія з великим виведенням, конструкція з високоміцної легованої сталі та конструкція, орієнтована на навантаження, роблять його придатним для складних завдань, пов’язаних із підйомом, переміщенням, позиціонуванням і автоматизованим переміщенням.
Згідно з опублікованими специфікаціями виробника, вибрані конфігурації розраховані на навантаження приблизно від 500 кг до 5000 кг, тоді як індивідуальні конструкції можуть бути розроблені відповідно до вимог застосування. Продукт також призначений для експлуатації в майстернях, складах, логістичних центрах та інших промислових середовищах.
Які основні функції?
1. Несучі конструкції для важких навантажень
Системи транспортування матеріалів можуть відчувати не тільки статичні навантаження, але й динамічні сили, що виникають під час прискорення, уповільнення, підйому та зупинки. У кульковому гвинті використовується високоміцна легована сталь і точна обробка, щоб підтримувати вимогливі умови навантаження.
- Розроблено для додатків трансмісії з великим навантаженням
- Висока стійкість до ударів, що виникають під час повторних рухів
- Підходить для підйому та перенесення важких матеріалів
- Доступні індивідуальні розміри для різних структур обладнання
2. C7 Precision для контрольованого позиціонування
Точність позиціонування має значення, коли система обробки матеріалів повинна розмістити продукти у визначеному місці. Опублікована інформація про продукт визначає похибку позиціонування в межах ±0,02 мм, що є корисним довідником щодо точності для розробників систем.
Це робить конфігурацію придатною для автоматизованих завдань обробки, де неконтрольоване переміщення або відхилення позиціонування можуть вплинути на операції, що відбуваються нижче.
3. Великий висновок для швидшого лінійного руху
Відстань визначає, на яку відстань гайка проходить по осі під час одного оберту гвинта. Більший висновок може забезпечити більший лінійний хід на один оберт двигуна, що особливо корисно, коли транспортно-розвантажувальне обладнання потребує швидкого руху через відносно довгий хід.
З цієї причини кульковий гвинт з великим ходом може допомогти розробникам збалансувати швидкість передачі, потужність двигуна та час циклу обладнання без простого збільшення швидкості обертання двигуна.
4. Адаптація до частих пусків-зупинок
AGV, складські штабелери, підйомні платформи, транспортні системи та роботи-підйомники часто працюють через повторювані цикли прискорення та уповільнення. Конструкція продукту розроблена таким чином, щоб витримувати удари та втому, пов’язані з цими режимами роботи.
5. Настроювана механічна конфігурація
Транспортно-розвантажувальні машини рідко мають однакові розміри. Maitu надає індивідуальні параметри для діаметра, ходу, напрямку, конфігурації гайки, довжини та інших механічних вимог. Це дозволяє інженерам вибирати компонент трансмісії відповідно до фактичної архітектури машини, а не змушувати стандартний компонент створювати невідповідний дизайн.
Які технічні характеристики варто порівняти покупцям?
Перед покупкою кулькової гвинтової гвинти інженери повинні разом оцінити діаметр, крок, точність, тип гайки, довжину ходу, вимоги до навантаження та напрямок установки. Компонент із відповідним діаметром, але з невідповідною конфігурацією кабелю чи гайки може не забезпечувати очікуваної продуктивності системи.
| Модель | Точність | Діаметр | Свинець | Напрямок | Макс. Довжина | Типове застосування |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 мм | 10 мм | правильно | 3000 мм | AGV |
| SCR02020 | C7 | 20 мм | 20 мм | Ліворуч/Праворуч | 3000 мм | Складський укладальник |
| SCR02525 | C7 | 25 мм | 25 мм | правильно | 6000 мм | Робот для обробки матеріалів |
| SCR03232 | C7 | 32 мм | 32 мм | правильно | 6000 мм | Підйомна платформа для важких навантажень |
| Індивідуальний | C7 | 12–63 мм | 20–100 мм | Ліворуч/Праворуч | Індивідуальний | Спеціалізоване транспортно-розвантажувальне обладнання |
Опублікований асортимент демонструє, що одна концепція продукту може охоплювати різні розміри машин і вимоги до транспортування. Для індивідуального обладнання навантаження, швидкість, хід, монтажні розміри, робочий цикл і умови навколишнього середовища повинні бути надані перед остаточною специфікацією.
Як це покращує продуктивність обробки матеріалів?
Вища ефективність передачі
Виробник заявляє, що виріб може підтримувати механічний ККД вище 90% під час роботи. Висока ефективність передачі допомагає зменшити втрати енергії між двигуном і лінійним механізмом, що може бути цінним для обладнання, що працює безперервно або виконує часті цикли руху.
Швидші цикли обробки
Геометрія з великим виведенням забезпечує більш лінійний рух за один оберт. Це може допомогти скоротити час у дорозі для підйому, переміщення, позиціонування та інших повторюваних процесів обробки.
Точне позиціонування
C7 precision підтримує контрольований лінійний рух. В автоматизованих складських і виробничих середовищах повторюване позиціонування може допомогти устаткування узгодити з конвеєрами, місцями зберігання, робочими станціями та точками завантаження.
Стабільна робота у важких умовах
Високоміцні матеріали та ударостійка конструкція важливі, коли гвинт працює під великими навантаженнями або частими прискореннями та уповільненнями. Правильний розмір все ще є важливим, оскільки фактична вантажопідйомність залежить від повної механічної системи та умов експлуатації.
Де це використовується?
Великий свинцевий кульковий гвинт C7 для транспортування матеріалів застосовний до широкого діапазону автоматизованих і промислових систем транспортування.
- Штабелери складські:Підтримує операції підйому та позиціонування в системах зберігання.
- AGV:Може бути інтегрований у механізми лінійного підйому або позиціонування, які використовуються автоматизованими транспортними засобами.
- Роботи для обробки матеріалів:Забезпечує лінійну передачу для автоматизованої передачі та позиціонування.
- Підйомні платформи великої вантажопідйомності:Підходить для вертикального переміщення, де важливі вантажопідйомність і положення.
- Трансферні візки:Підтримує контрольований рух сировини, компонентів і готової продукції.
- Логістичне обладнання:Може бути інтегрована в системи сортування, завантаження, розвантаження та автоматизовані системи транспортування.
- Промислові цехи:Допомагає автоматизувати рух матеріалів між різними виробничими зонами.
Для складних автоматизованих систем кульковий гвинт слід оцінювати разом із серводвигуном, муфтою, лінійною напрямною, опорним підшипником, системою змащення та системою керування. Компонент передачі є лише частиною загальної архітектури руху.
Як вибрати правильну модель?
Вибір кулькової гвинтової перемикання слід починати з фактичних умов експлуатації, а не лише з назви продукту. Практичний процес відбору включає наступні етапи:
- Визначити навантаження:Розрахувати статичні та динамічні навантаження, які повинен витримувати гвинт.
- Визначте необхідну поїздку:Встановіть ефективний хід і максимальну довжину гвинта.
- Встановіть необхідну швидкість:Визначте бажану лінійну швидкість і розрахуйте відповідну швидкість обертання гвинта.
- Виберіть лідера:Більший висновок зазвичай забезпечує більший лінійний рух за один оберт і може підтримувати високу швидкість.
- Підтвердьте вимоги до точності:C7 може підходити для багатьох загальних програм автоматизації та обробки матеріалів, тоді як для високоточних систем може знадобитися інший клас точності.
- Перевірте місце встановлення:Перевірте діаметр вала, розміри гайки, опорну конструкцію та доступний простір для монтажу.
- Розглянемо середовище:Перед остаточним налаштуванням конфігурації слід враховувати ризики пилу, вологи, температури, забруднення та корозії.
Для індивідуального рішення Maitu рекомендує надати навантаження на обладнання, швидкість обробки, розміри встановлення та робоче середовище, щоб команда інженерів могла допомогти з підбором моделі та конфігурацією.
Які методи технічного обслуговування подовжують термін служби?
Навіть міцний кульковий гвинт потребує належного обслуговування. Правильне змащення та контроль забруднення особливо важливі, оскільки сміття може вплинути на елементи кочення та поверхні доріжок кочення.
- Регулярно змащуйте:Опублікована інструкція з технічного обслуговування рекомендує використовувати високотемпературне, зносостійке мастило приблизно кожні 120 годин роботи з коригуванням відповідно до фактичних умов роботи.
- Тримайте гвинт чистим:Видаліть пил, стружку та інші забруднення з області гвинта та гайки.
- Огляньте захисну конструкцію:Перевірте пилозахисні кришки та відповідні захисні компоненти на наявність пошкоджень.
- Уникайте перевантаження:Робота за межами допустимого діапазону навантажень може прискорити знос і пошкодити гвинт або кульки.
- Регулярно перевіряйте:Перевірте кріплення, знос різьби, рух кульки, вібрацію, точність позиціонування та ненормальний шум.
- При необхідності скористайтеся професійними послугами:Пошкодження різьби, заклинювання кульки або серйозні проблеми з несучим навантаженням повинні оцінюватися кваліфікованими фахівцями.
Інтервали технічного обслуговування в кінцевому підсумку повинні бути адаптовані до фактичного робочого циклу, рівня забруднення, навантаження, швидкості, типу змащення та рекомендацій виробника.
Часті запитання
Яка вантажопідйомність доступна?
Опублікована інформація про продукт вказує на діапазон навантаження приблизно від 500 кг до 5000 кг залежно від вибраного діаметра та моделі. Фактичне допустиме навантаження має бути підтверджено розрахунками для конкретного застосування.
Чи може він працювати в запилених складських приміщеннях?
так Продукт розроблено з урахуванням пилонепроникності та захисту від корозії для промислових умов експлуатації. Належне ущільнення, очищення та змащування залишаються важливими для довгострокової експлуатації.
Чи підходить він для частих старт-стоп-додатків?
так Його конструкція підкреслює стійкість до ударів і втому для додатків, що включають багаторазове прискорення, уповільнення, старт і зупинку.
Як вибрати правильну модель?
Забезпечте необхідне навантаження, лінійну швидкість, довжину ходу, монтажні розміри, напрямок роботи, робочий цикл та умови навколишнього середовища. Ці параметри дозволяють оцінити відповідний діаметр, свинець, конфігурацію гайки та загальну специфікацію.
Чи можна налаштувати кульковий гвинт?
так Maitu пропонує індивідуальні конфігурації, що охоплюють розміри, напрямок, тип гайки, довжину та інші вимоги до спеціалізованого обладнання для обробки матеріалів.
Який гарантійний термін?
В опублікованій виробником інформації про продукт зазначено 12-місячний гарантійний період для проблем якості, не спричинених людиною, відповідно до відповідних умов гарантії.
Висновок: вибір правильної трансмісії для автоматизованого керування
Правильно підібраний кульковий гвинт може безпосередньо впливати на швидкість, послідовність позиціонування, енергоефективність і стабільність роботи обладнання для обробки матеріалів. Великий свинцевий кульковий гвинт C7 для транспортування матеріалів поєднує трансмісію з великим ходом із точністю C7, високоміцною конструкцією та можливостями налаштування для AGV, складських штабелеукладачів, роботів-маніпуляторів, підйомних платформ та автоматизованого логістичного обладнання. Для проектів, які вимагають певних конфігурацій навантаження, швидкості, ходу або встановлення, дізнайтеся більше про великий свинцевий кульковий гвинт C7 для обробки матеріалів абоcoзв'яжіться з намиз вашими вимогами до програми, щоб обговорити відповідне рішення з командою інженерів Maitu.
