Який метричний гвинт підходить для вашої збірки?

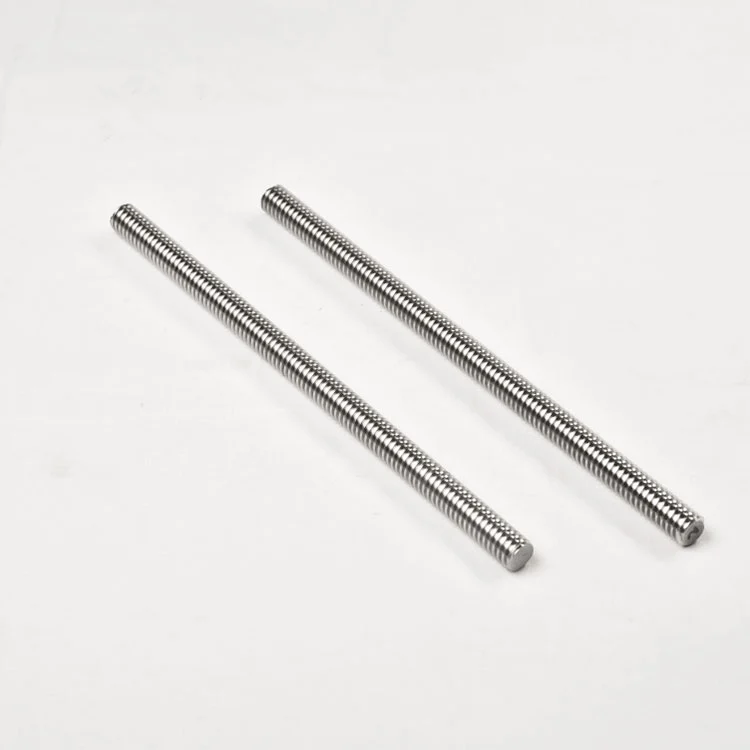

A Метрична гвинтова шпильказдається простим — просто різьбовий стрижень із двома робочими кінцями, — але невеликий вибір кроку, міцності, покриття та допуску може змінити відмінність між чистою збіркою та головним болем переробки.

У цьому посібнику я розповім вам практичний метод вибору, який використовують інженери, покупці та команди технічного обслуговування. Попутно я покажу вам, як уникнути найпоширеніших пасток і як чітко повідомити про свої вимоги постачальнику, такому якSuzhou Maitu Screw Rod Manufacturing Co., Ltd.не потонувши в жаргоні.

Короткий зміст статті

A Метрична гвинтова шпилькачасто вибирають, тому що він економить простір, покращує зручність обслуговування та забезпечує надійне затискання в корпусах, фланцях і резьбових основах. Найпоширенішими проблемними моментами клієнтів є невідповідність кроку, недостатнє зачеплення різьби, неправильний клас міцності, проблеми з корозією та нечіткість деталей замовлення. У цій статті наведено покроковий робочий процес вибору, коротку довідкову таблицю, контрольний список замовлення, поради щодо встановлення та поширені запитання, які допоможуть вам впевнено купувати та зменшити кількість невдач.

• Спочатку виберіть правильний розмір і крок різьби, а потім підтвердіть клас допуску.
• Розрахуйте зачеплення різьблення та довжину захоплення на основі з’єднання.
• Клас міцності та матеріал відповідайте навантаженню та температурі.
• Вибирайте покриття або нержавіючу сталь залежно від навколишнього середовища.
• Надішліть повний список специфікацій, щоб ціни були порівнянними та точними.

Зміст

• Розуміння метричних гвинтових шпильок у реальних збірках
• П'ять помилок, які викликають більшість проблем зі шпильками
• Практичний робочий процес для вибору правильної шпильки
• Таблиця швидкого довідника для типових умов
• Контрольний список для замовлення для чітких і швидких пропозицій
• Поради щодо встановлення та обслуговування, які запобігають поломкам
• Що шукати у виробника шпильок
• FAQ

Контур

1. Визначте з’єднання: основний матеріал, глибину нарізки та товщину стека.
2. Виберіть розмір і крок різьби на основі стандартів проектування та потреб у навантаженні.
3. Встановіть довжину зачеплення та загальну довжину, щоб захистити нитку та силу затиску.
4. Виберіть клас міцності та матеріал відповідно до механічних і термічних вимог.
5. Виберіть захист поверхні від корозії та поведінки при складанні.
6. Підтвердьте допуски, випробування та документацію перед масовим виробництвом.

Розуміння метричних гвинтових шпильок у реальних збірках

A Метрична гвинтова шпилькаце різьбове кріплення, призначене для з’єднання компонентів, у яких одна сторона зазвичай встановлюється в різьбовий отвір (або з гайкою з обох сторін, залежно від конструкції). Шпильки поширені в:

• Фланцеві з'єднанняде передбачається повторне обслуговування (насоси, клапани, коробки передач).
• Алюмінієві корпусиде ви хочете захистити різьбу основи від повторного вставлення болта.
• Високотемпературні зониде контрольоване попереднє завантаження та доступ до служби мають значення.
• Компоненти з обмеженим просторомде болти не можна легко вставити.

Чому часто віддають перевагу шпилькам: ви можете один раз встановити шпильку в основу, потім зняти та знову встановити гайку під час технічного обслуговування, не зношуючи різьбовий отвір. Це дуже важливо для м’яких матеріалів і обладнання, яке часто демонтується.

П'ять помилок, які викликають більшість проблем зі шпильками

Більшість проблем не викликані «поганими шпильками». Вони викликані неповними характеристиками або припущеннями. Ось п’ять найпоширеніших помилок, які я часто бачу:

• Невідповідність тону(наприклад, плутати грубий і тонкий тон). Шпилька, яка починається плавно, а потім зв’язується, є класичним знаком.
• Недостатнє зачеплення ниткив основному матеріалі, особливо в алюмінії або чавуні.
• Неправильний клас міцності, що призводить до розтягування, втрати затискного навантаження або крихкого руйнування при ударному навантаженні.
• Неправильна обробка поверхнідля навколишнього середовища (корозія) або для складання (заїдання, невідповідність крутного моменту до попереднього натягу).
• Нечіткий допуск і стандарт, що може спричинити проблеми з підгонкою, невідповідні гайки або помилки перевірки.

Виправлення цих проблем — це не стільки «купівля преміум-класу», скільки розумне визначення.

Практичний робочий процес для вибору правильної шпильки

Ось простий спосіб вибрати aМетрична гвинтова шпилькане надто ускладнюючи рішення.

Крок 1: Зафіксуйте розмір і крок різьби

• Почніть із креслення чи сполучення деталей: M6, M8, M10 тощо.
• Чітко підтвердьте крок (приклад: M10 × 1,5 проти M10 × 1,25).
• Якщо шпилька повинна збігатися з наявними гайками, шайбами ​​чи інструментами, розглядайте крок як необговорюваний.

Крок 2: Визначте, скільки ниток вам потрібно в основі

Зачеплення різьби - це місце, де багато збірок тихо виходять з ладу. Занадто короткий, і ви ризикуєте висмикнути; занадто довго, і ви можете вийти з дна, зламати тонку стінку або застрягти в отворі.

• Для м’якших базових матеріалів, як правило, потрібно більше зчеплення.
• Для твердих сталей ви часто можете використовувати менше залучення, але все ще досягати цільових показників міцності.
• Завжди враховуйте глибину різьбового отвору, будь-яке введення без різьби та ризик забруднення (стружки, накопичення покриття).

Крок 3: Встановіть довжину рукоятки та загальну довжину з набору шарнірів

Виміряйте загальну товщину деталей, що затискаються (фланець + прокладка + пакет шайб тощо). додати:

• Досить виступаючої різьби для повного зачеплення гайки
• Припуск на шайби та будь-яку запірну фурнітуру
• Невеликий запас, щоб гайка не залишила різьблення під час затягування

Крок 4: Виберіть матеріал і клас міцності для профілю навантаження

Тут ви узгоджуєте шпильку з реальністю: статичне навантаження, вібрація, термоциклічні зміни та фактори безпеки. Вищий клас міцності не є автоматично «кращим», якщо він зменшує пластичність або підвищує чутливість до напруги та поганого монтажу.

• Загальнопромислове обладнання: збалансована міцність і надійність.
• Висока вібрація: зосередьтеся на стабільності навантаження затискача та правильній стратегії блокування.
• Підвищена температура: враховуйте збереження міцності, повзучість і поведінку поверхні.
• Корозійні середовища: рішення щодо матеріалу та покриття часто важливіше, ніж міцність.

Крок 5. Виберіть захист поверхні на основі навколишнього середовища та потреб монтажу

Покриття не просто борються з корозією — вони змінюють тертя, що змінює співвідношення між крутним моментом і навантаженням на затиск. Ось чому дві шпильки, які «виглядають однаково», можуть дуже по-різному поводитися на лінії.

• Для впливу вологи або солі надавайте перевагу перевіреній стійкості до корозії.
• Для нержавіючої сталі плануйте стратегії запобігання заїданню, щоб зменшити ризик задирання.
• Для критичного попереднього натягу стандартизуйте змащування/обробку, щоб результати крутного моменту залишалися стабільними.

Крок 6: Підтвердьте допуск і очікування перевірки

Якщо ви постачаєте виробнику комплектного обладнання або експортуєте на суворі ринки, клас допуску та перевірочна документація можуть бути такими ж важливими, як і фізична шпилька. Домовтеся про те, що буде вимірюватися, як це буде вимірюватися та які документи очікуються.

Таблиця швидкого довідника для типових умов

Контрольний список для замовлення для чітких і швидких пропозицій

Якщо вам потрібні швидкі ціни та менше сюрпризів, надішліть своєму постачальнику повну специфікацію. Ось практичний контрольний список, який ви можете скопіювати в свою електронну пошту із запитом пропозицій або в систему закупівель:

• Тип застібки: Метрична гвинтова шпилька (двостороння, з краєм, з повною різьбою або на замовлення)
• Розмір і крок різьби: Приклад M10 × 1,5 (вкажіть обидві сторони, якщо вони відрізняються)
• Загальна довжина: Включіть спосіб вимірювання та будь-які особливі кінцеві вимоги
• Довжина нитки: Повністю або частково з різьбою, а також будь-які потреби без різьби
• Вимоги до матеріалу і міцності: Додайте примітки про робочу температуру та навантаження, якщо це критично
• Оздоблення поверхні/покриття: Очікувані показники корозії та вимоги до кольору, якщо є
• Вимоги до толерантності/класу: якщо ваша збірка чутлива до підгонки, не залишайте це на увазі
• Кількість і графік доставки: Обсяги прототипу, пілотного та масового виробництва
• Документація: Звіт про перевірку, сертифікат на матеріал, механічні випробування, етикетки на упаковці
• Примітки до застосування: Основний матеріал (сталь/алюміній), глибина нарізки та будь-які особливі обмеження

Коли постачальник отримує такий рівень ясності, ви зазвичай отримуєте точніші ціни, менше запитань і кращу узгодженість між партіямиМетрична гвинтова шпилькавиробництва.

Поради щодо встановлення та обслуговування, які запобігають поломкам

Хороша шпилька все одно може вийти з ладу, якщо її встановити неправильно. Нижче наведено практичні поради, які допоможуть уникнути найпоширеніших проблем у полі та конвеєрі:

• Очистіть різьбовий отвірперед встановленням. Утворення стружки або нальоту може призвести до дна та помилкового крутного моменту.
• Уникайте надмірного забивання шпильки. Дно може потріскати тонкі стінки або спотворити нитку.
• Контроль тертя. Якщо використовується мастило, стандартизуйте його. Зміна мастила змінює досягнуте навантаження затиску при тому ж крутному моменті.
• Запобігання задиру нержавіючої сталі. Використовуйте відповідні мастильні матеріали та методи складання, якщо вибрано нержавіюче обладнання.
• Використовуйте послідовний метод затягуваннядля критичних суглобів. Точність крутного моменту, послідовність і калібрування інструменту важливіші, ніж люди хочуть визнавати.
• Справність має значення. Якщо бригади технічного обслуговування будуть постійно знімати гайки, зробіть стійкість до корозії та стратегію проти заїдання частиною проекту.

Ці практики допомагають вамМетрична гвинтова шпильказабезпечує постійне попереднє натяг і робить подальше розбирання менш болісним.

Що шукати у виробника шпильок

Обираючи постачальника, ви купуєте не просто шпильку, а й керування процесом. Надійний виробник повинен мати можливість підтримувати:

• Чітке відстеженняміж партіями та документацією.
• Стабільний контроль виробництватому прототипи відповідають масовому виробництву.
• Послідовне нарізання різьблення та вимірюваннящоб зменшити проблеми з підгонкою гайок і різьбових отворів.
• Дисципліна покриття та пакуваннядля запобігання корозії під час транспортування та зберігання.
• Підтримка налаштуваннядля довжини, кінцевих стилів або особливих вимог.

Якщо ви порівнюєте постачальників, запитайте, як вони контролюють критичні характеристики (якість ниток, однорідність обробки та методи перевірки). Для команд, які закуповують у великих масштабах, працюючи зі спеціалізованим виробником, наприкладSuzhou Maitu Screw Rod Manufacturing Co., Ltd.може спростити комунікацію та підтримувати узгодженість характеристик шпильок від пропозиції до доставки.

FAQ

Скільки разів має з’являтися ключове слово в статті, присвяченій продукту?

Досить, щоб залишатися зрозумілими та послідовними для читачів — зазвичай кілька природних згадок, розподілених по всій статті. На практиці, якщо тема справді зосереджена на aМетрична гвинтова шпилька, формулювання буде виглядати органічно без вимушених повторів.

Як уникнути замовлення неправильної подачі?

Завжди вказуйте діаметр і крок письмово (наприклад, «M10 × 1,5»). Якщо збірка включає в себе наявні гайки або різьбові отвори, перевірте крок за допомогою калібрів або оригінального креслення, а не припущень.

Що є найбільшою причиною оголеної різьби в різьблених основах?

Поширеними причинами є недостатнє зачеплення з м’якшими матеріалами, забруднення в отворі або надмірний крутний момент під час встановлення. Зробіть процес залучення та встановлення частиною вашої специфікації, а не задумкою.

Чи завжди нержавіюча сталь найкраща для стійкості до корозії?

Не завжди. Нержавіюча сталь може бути чудовою в багатьох середовищах, але вона може спричинити ризик задирання та може бути не найкращим вибором для кожного профілю навантаження та температури. Розглянемо повне середовище та спосіб складання.

Чому покриття впливає на результати підтяжки?

Тому що покриття змінює тертя. Тертя змінює величину навантаження на затиск, яку ви отримуєте при заданому крутному моменті. Якщо стабільність попереднього навантаження має значення, стандартизуйте методи покриття та змащування.

Які деталі я повинен вказати, запитуючи пропозицію?

Розмір і крок різьби, загальна довжина, довжина різьби, вимоги до матеріалу/міцності, обробка поверхні, очікувані допуски, кількість і потреби в документації. Контрольний список замовлення вище є хорошим шаблоном.

Як я можу зменшити ослаблення у вібраційному обладнанні?

Почніть з правильного попереднього навантаження та послідовного встановлення. Потім виберіть стратегію блокування, яка підходить для вашої конструкції (тип гайки, система шайб або інший спосіб блокування). Ослаблення зазвичай є проблемою системи, а не лише проблемою шпильки.

Що робити, якщо польове технічне обслуговування продовжує пошкоджувати шпильки?

Зосередьтеся на стійкості до корозії, процедурах обслуговування (очищення та змащування) та навчанні правильному затягуванню. У деяких випадках модернізація покриття, зміна типу гайки або вдосконалення конструкції зачеплення можуть значно подовжити термін служби.

Коли справаМетрична гвинтова шпилькачітко вказано, правильно встановлено та адаптовано до навколишнього середовища, він стає однією з тих «нудних» частин, які ніколи не повідомляють про несправності — а це саме те, чого ви хочете.

Якщо вам потрібна допомога у виборі параметрів для конкретного застосування або потрібна цінова пропозиція на основі вашого креслення та умов використання,зв'яжіться з намивSuzhou Maitu Screw Rod Manufacturing Co., Ltd.і поділіться своїми вимогами до розміру різьби, кроку, довжини, навколишнього середовища та кількості.
