Як ультраточні лінійні напрямні можуть підвищити точність, стабільність і надійність сучасних систем руху

Короткий зміст статті: Надточні лінійні напрямнінеобхідні для систем руху, які вимагають винятково точного позиціонування, плавного ходу, високої жорсткості та тривалої повторюваності. Від напівпровідникового обладнання та точних верстатів до робототехніки та медичних пристроїв, правильна лінійна напрямна може безпосередньо впливати на якість обробки, стабільність обладнання та експлуатаційні витрати. У цій статті пояснюється, як працюють надточні напрямні, які технічні характеристики важливіші, як порівнюються класи точності та що слід враховувати покупцям, обираючи надійне рішення від професійного виробника, наприкладМайту.

Зміст

• Чому надточні лінійні напрямні важливі?
• Які технічні характеристики визначають високоефективну лінійну напрямну?
• Як класи точності та допуски впливають на продуктивність?
• Які матеріали та обробка поверхні забезпечують тривалу точність?
• Де зазвичай використовуються надточні лінійні напрямні?
• Як вибрати правильну лінійну напрямну?
• Який контроль якості слід очікувати покупцям?
• Часті запитання
• Заключні думки

Чому надточні лінійні напрямні важливі?

У сучасній автоматизації лінійний рух більше не означає просто переміщення компонента з точки А в точку Б. Виробництво напівпровідників, точний контроль, обробка з ЧПК, робототехніка та медичне обладнання часто вимагають повторюваного руху з надзвичайно малими відхиленнями. У цих програмах навіть кілька мікрометрів геометричної похибки можуть вплинути на якість продукту, точність складання або результати вимірювань.

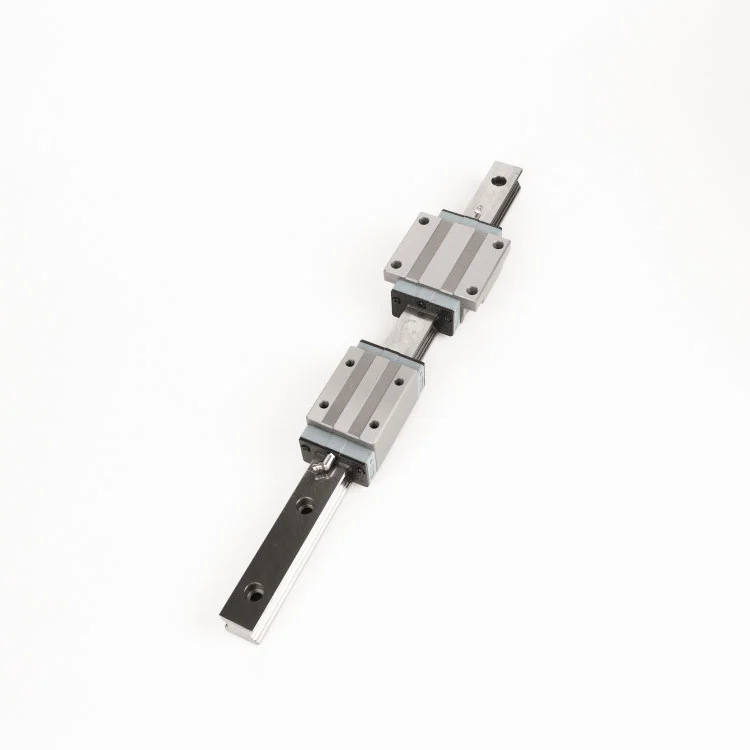

Надточні лінійні напрямні забезпечують контрольований інтерфейс кочення між направляючою рейкою та кареткою. Їх оптимізована геометрія доріжки кочення, ретельно відшліфовані монтажні поверхні та контрольовані виробничі допуски допомагають мінімізувати небажану вібрацію, зміну положення та механічний люфт.

Майту розробляє продукти лінійного руху для вимогливих промислових застосувань і має більш ніж 12-річний досвід у виробництві точних компонентів і відповідних рішень. Його надточні напрямні розроблені з урахуванням жорсткості, узгодженості розмірів, продуктивності навантаження та довгострокової надійності, що робить їх придатними для систем, де звичайні лінійні напрямні можуть не забезпечити достатньої точності.

Таким чином, цінність надточної направляючої не обмежується її допуском на розміри. Це поєднання геометричної точності, властивостей матеріалу, поведінки попереднього натягу, якості монтажу, змащення, ущільнення та перевірки якості, що визначає ефективність руху в реальному світі.

Які технічні характеристики визначають високоефективну лінійну напрямну?

Точну лінійну напрямну слід оцінювати як повний компонент руху, а не за одним показником точності. Кілька технічних характеристик разом визначають його ефективність.

Чотири точки контакту та розподіл навантаження

Оптимізована структура доріжки кочення може розподіляти прикладене навантаження між кількома точками контакту. Це допомагає направляючій ефективніше справлятися з радіальними силами, бічними силами та моментними навантаженнями, особливо в багатоосьовому обладнанні.

Прецизійно відшліфовані поверхні

Шліфовані доріжки кочення та монтажні поверхні сприяють більш плавному ходу каретки та покращують узгодженість розмірів. Maitu визначає шліфовані доріжки кочення з обробкою поверхні приблизно Ra 0,4–0,8 мкм для своєї надточної серії.

Висока жорсткість

Жорсткість стає особливо важливою, коли напрямна підтримує важкі інструменти, зусилля різання, контрольні модулі або багатоосьові механізми. Жорстка напрямна може допомогти зменшити деформацію та зберегти позиційну стабільність під робочими навантаженнями.

Надійне ущільнення та змащення

Забруднення є основною проблемою в системах лінійного руху. Інтегровані багатолабіринтові ущільнення можуть допомогти запобігти потраплянню забруднень на елементи кочення та доріжки кочення. Додаткові рішення для змащування можуть додатково зменшити потреби в технічному обслуговуванні під час тривалої експлуатації.

• Стабільний і плавний лінійний рух
• Висока здатність до навантажень і моментних навантажень
• Знижена вібрація під час подорожі
• Контрольований монтаж і точність ходу
• Захист від пилу і зовнішніх забруднень
• Подовжені інтервали технічного обслуговування при правильному змащенні

Як класи точності та допуски впливають на продуктивність?

Клас точності визначає, наскільки жорстко контролюються критичні розміри та геометричні характеристики. Для додатків, що включають кілька паралельних рейок або скоординованих осей, узгодженість між напрямними особливо важлива, оскільки невеликі відмінності розмірів можуть накопичуватися під час встановлення та експлуатації.

Наприклад, виробничі дані Maitu надають кілька класів точності, включаючи N, H, P, SP і UP. Клас UP представляє найвищу категорію точності в переліченому діапазоні.

Примітка. Наведені значення є виробничими параметрами для припуску по висоті та ширині (△H і △W) і повинні оцінюватися разом із конкретною конфігурацією направляючої та вимогами до застосування.

Для систем, які вимагають синхронізованого руху, вибір вищого рівня точності може забезпечити більшу узгодженість розмірів. Проте найвищий клас не автоматично є найкращим вибором для кожної машини. Покупці повинні збалансувати необхідну точність, навантаження, довжину рейки, умови встановлення, робоче середовище та загальну вартість проекту.

Які матеріали та обробка поверхні забезпечують тривалу точність?

Вибір матеріалу безпосередньо впливає на твердість, зносостійкість, стабільність розмірів і термін служби. Високовуглецева хромована підшипникова сталь, наприклад SUJ2-еквівалентний матеріал, широко використовується для вимогливих деталей з контактом кочення, оскільки вона може досягти високої твердості після відповідної термічної обробки.

Серія надточних лінійних напрямних Maitu використовує високовуглецеву хромисту сталь із заданою твердістю приблизно 58–62 HRC. Прецизійно відшліфовані доріжки кочення та контрольована термічна обробка допомагають створити стабільну контактну поверхню для безперервної роботи.

Залежно від середовища застосування можна також розглянути обробку поверхні. Чорний оксид і нікелювання можуть забезпечити додатковий захист поверхні та можуть бути корисними, коли важливою мірою є стійкість до корозії або екологічність.

• Основний матеріал:Високовуглецева хромоносна сталь
• твердість:Приблизно 58–62 HRC
• Фініш траси:Приблизно Ra 0,4–0,8 мкм
• Додатковий захист:Чорний оксид або нікель

Де зазвичай використовуються надточні лінійні напрямні?

Чим суворіші вимоги до руху, тим більша потенційна цінність високоточної напрямної. Ці компоненти особливо важливі, коли обладнання має підтримувати повторюване позиціонування під час роботи з безперервним рухом або зовнішніми навантаженнями.

Напівпровідникове обладнання

Обладнання для обробки, перевірки, дозування та пакування вафель може вимагати висококонтрольованого руху. Стабільне лінійне наведення допомагає системам позиціонування підтримувати повторюваність і зменшувати небажану вібрацію.

Прецизійні верстати

ЧПК та інше високоточне обробне обладнання залежить від компонентів жорсткого руху для підтримки точності різання та повторюваного позиціонування інструменту.

Промислова робототехніка

Лінійні осі, які використовуються з роботизованими системами, можуть відчувати змінні навантаження та складні шаблони руху. Висока здатність до моментного навантаження може допомогти зберегти стабільність у багатоосьових конфігураціях.

Прецизійні вимірювальні прилади

Вимірювальне обладнання особливо чутливе до механічних відхилень. Плавний рух і контрольовані геометричні допуски можуть допомогти зменшити механічні джерела похибок вимірювань.

Медичне обладнання

Медичне виробництво та точні інструменти часто вимагають надійного позиціонування, контрольованого руху та належного захисту поверхні. При виборі направляючої слід враховувати як механічні характеристики, так і екологічні вимоги.

Як вибрати правильну лінійну напрямну?

Вибір напрямної, заснований лише на її заявленому класі точності, може призвести до невідповідної конструкції. Кращим підходом є оцінка повного робочого середовища та механічних вимог.

1. Визначити необхідну точність позиціонування:Визначте точність цілі, повторюваність і допустиме геометричне відхилення.
2. Розрахувати статичні та динамічні навантаження:Враховуйте корисне навантаження, прискорення, силу різання, моментні навантаження та розподіл навантажень.
3. Перевірити довжину рейки:Довші рейки можуть мати різні вимоги допуску, тому довжину та ступінь точності слід оцінювати разом.
4. Оцініть умови середовища:Враховуйте пил, вологість, температуру, корозійні речовини та вимоги до чистих приміщень.
5. Виберіть відповідне мастило:Належне змащення має важливе значення для зменшення тертя та підтримки сталої продуктивності кочення.
6. Підтвердьте точність установки:Навіть високоточна напрямна не може компенсувати неправильно оброблену або погано вирівняну монтажну поверхню.
7. Вимагати документацію перевірки:Звіти про технічну перевірку надають корисні докази того, що поставлені компоненти відповідають узгодженим специфікаціям.

Для проектів із високими вимогами інженери також повинні розглянути конфігурацію каретки, попереднє навантаження, спосіб монтажу, паралельність рейок, взаємодію системи приводу та очікуваний цикл обслуговування, перш ніж завершувати специфікацію.

Який контроль якості слід очікувати покупцям?

Точні компоненти вимагають вимірюваного контролю якості, а не лише візуального огляду. Професійний постачальник повинен мати процеси, які охоплюють сировину, термічну обробку, подрібнення, перевірку розмірів, експлуатаційні характеристики та остаточну перевірку.

Майту заявляє, що в його виробничому процесі використовується відстеження якості на основі ERP від ​​зберігання високовуглецевої хромовмісної сталі до термічної обробки, точного шліфування та кінцевої перевірки. Його напрямні також піддаються проекції профілю, оцінці шуму та перевірці навантаження, а для замовлення надається документація перевірки.

Цей підхід важливий для виробників комплектного обладнання та команд інженерів, оскільки відстежувані дані перевірки можуть підтримувати вхідний контроль якості, проектну документацію та рішення щодо довгострокового обслуговування.

Майту також повідомляє про понад 16 000 специфікацій прецизійних ходових гвинтів і лінійних компонентів, розроблених з початку роботи в Сучжоу, разом із досвідом обслуговування понад 5 000 клієнтів у всьому світі. Його виробничі ресурси включають потужності в Сучжоу та Дунгуань, які підтримують як невеликі потреби, так і великі виробничі замовлення.

Часті запитання

Що таке надточні лінійні напрямні?

Лінійні напрямні Ultra Precision — це високоточні компоненти лінійного руху, розроблені для застосувань, які потребують контрольованого позиціонування, плавного ходу, високої жорсткості та стабільних геометричних допусків. Вони зазвичай використовуються в напівпровідниковому обладнанні, прецизійних верстатах, робототехніці, вимірювальному обладнанні та медичному виробництві.

Чим лінійні напрямні класу UP відрізняються від стандартних?

Направляючі UP-класу виготовляються з меншими допусками на розміри, ніж стандартні. Наприклад, перераховані виробничі параметри Maitu показують припуск △H і △W 2 мкм для рейок класу UP довжиною до 500 мм. Фактична придатність марки залежить від повної конструкції машини та необхідної точності.

Який матеріал зазвичай використовується для високоточних лінійних напрямних?

Високовуглецева хромована підшипникова сталь зазвичай вибирається для вимогливих додатків лінійного руху, оскільки вона може досягти високої твердості та зносостійкості після термічної обробки. Maitu визначає матеріал, еквівалентний SUJ2, із твердістю приблизно 58–62 HRC для своєї надточної серії.

Як можна збільшити термін служби лінійної напрямної?

Правильна установка, відповідне попереднє натягування, належне змащування, контроль забруднення, правильний розподіл навантаження та регулярні перевірки – все це сприяє тривалості служби. Герметичні напрямні та відповідна обробка поверхні можуть забезпечити додатковий захист у складних умовах експлуатації.

Чи підходять надточні направляючі для чистих приміщень або напівпровідників?

Вони можуть бути придатними, якщо конфігурація направляючої, змащення, ущільнення, обробка поверхні та вимоги до чистоти правильно відповідають застосуванню. Для чутливих середовищ покупці повинні обговорити з постачальником вимоги до матеріалу, покриття, мастила, контролю частинок і перевірки перед замовленням.

Заключні думки

Надточні лінійні напрямні відіграють важливу роль у додатках, де точність руху, жорсткість, повторюваність і надійність безпосередньо впливають на продуктивність обладнання. Вибір правильного рішення вимагає не лише порівняння номінальних ступенів точності. Якість матеріалу, оздоблення доріжки кочення, розподіл навантаження, ущільнення, змащення, умови встановлення, процедури перевірки та вимоги до застосування слід розглядати разом.

Завдяки більш ніж 12-річному досвіду в технологіях прецизійного лінійного руху, широкому портфоліо продуктів, детальним параметрам виробництва та процесам контролю якості, які можна простежити, Maitu пропонує рішення лінійних напрямних для вимогливих промислових застосувань. Якщо ви оцінюєте напрямні для обладнання з ЧПК, напівпровідникового обладнання, робототехніки, точних вимірювань або виробництва медичного обладнання, дізнайтеся більше про ультраточні лінійні напрямні тазв'яжіться з намищоб обговорити ваші вимоги до точності, навантаження, довжини рейки, навколишнього середовища та індивідуальних вимог.
