Фіксований блок опори та сторона підтримки

Блок підтримки Maitu з фіксованою та опорною стороною розроблено з високою точністю та в основному доступний у двох різних типах: фіксована сторона та опорна сторона, кожен з яких призначений для виконання певних механічних функцій у системі. Конфігурація опорних вузлів є фундаментальним аспектом у будь-якому вузлі ходового гвинта, критично важливим для забезпечення стабільності роботи та досягнення точного лінійного руху.

Надіслати запит

Опис продукту

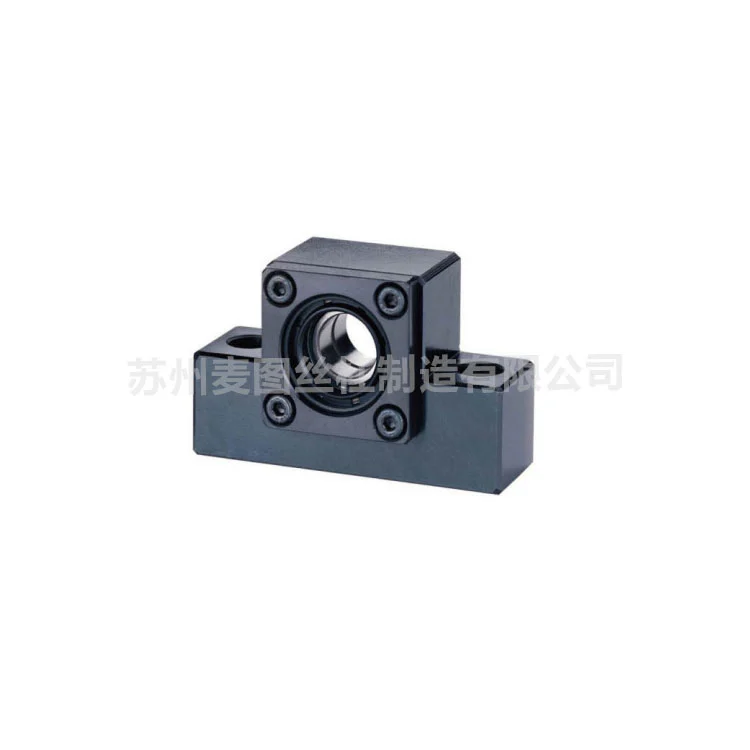

Визначальною особливістю опорного блоку Fixed and Supported Side від фабрики Maitu є його здатність обмежувати рух як в осьовому, так і в радіальному напрямках. Зазвичай він включає пару радіально-упорних підшипників або радіальний кульковий підшипник у поєднанні з упорним підшипником, які разом міцно поглинають як радіальні, так і упорні навантаження від гвинта. Ця конфігурація розроблена для забезпечення жорсткої осьової фіксації, що робить її незамінним компонентом для застосувань, які вимагають високоточного позиціонування та передачі значних двонаправлених сил тяги.

І навпаки, опорний блок із фіксованою та опорною стороною характеризується здатністю допускати осьове плавання, забезпечуючи радіальну підтримку. Зазвичай у ньому використовується один шарикопідшипник з глибоким канавкою або радіальна втулка, яка дозволяє гвинтовому валу вільно розширюватися або звужуватися в осьовому напрямку через температурні зміни. Ця спеціальна конструкція має вирішальне значення для компенсації термічного подовження в довгих гвинтових вузлах, запобігання небезпечним внутрішнім напруженням, заклинюванням і потенційній несправності системи.

Однак вибір між фіксованою та опорною стороною є не просто вибором, а системним проектним рішенням. Неправильна конфігурація може призвести до зниження точності, надмірного шуму та передчасної поломки підшипників. Таким чином, правильне сполучення та точне вирівнювання цих блоків є такими ж критичними, як і сам гвинт, для цілісності всієї системи руху.

Ми зацікавлені в наданні інтегрованих гвинтів і опорних рішень. Наш опорний блок із фіксованою та опорною стороною розроблено відповідно до специфікацій наших трапецієподібних гвинтів і гвинтів ACME.

Параметри виробництва

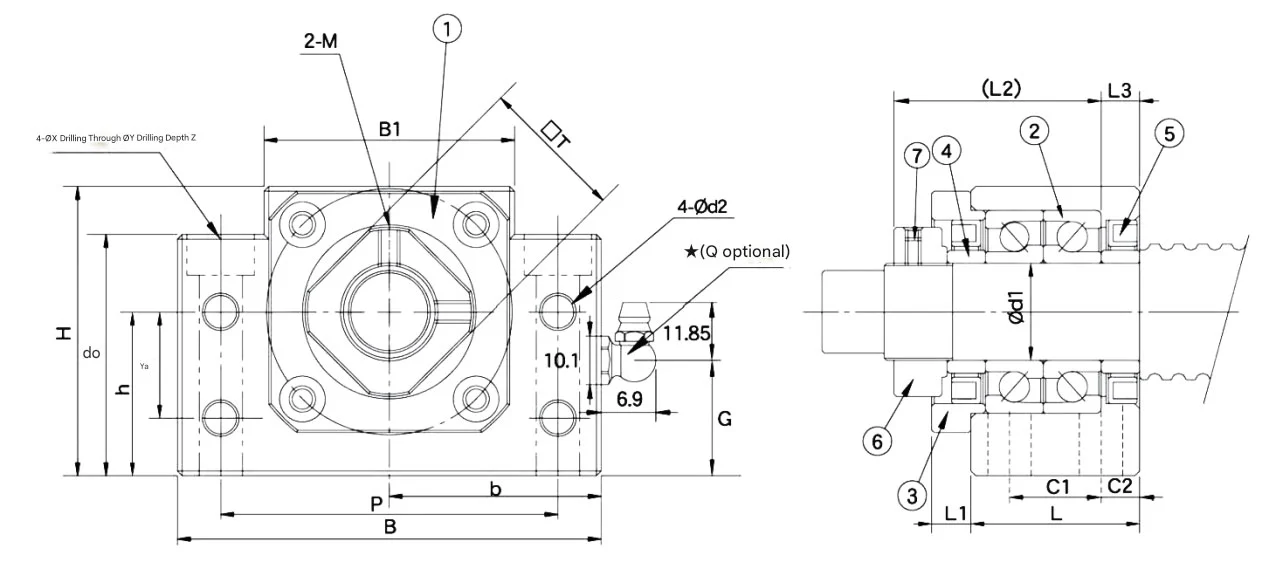

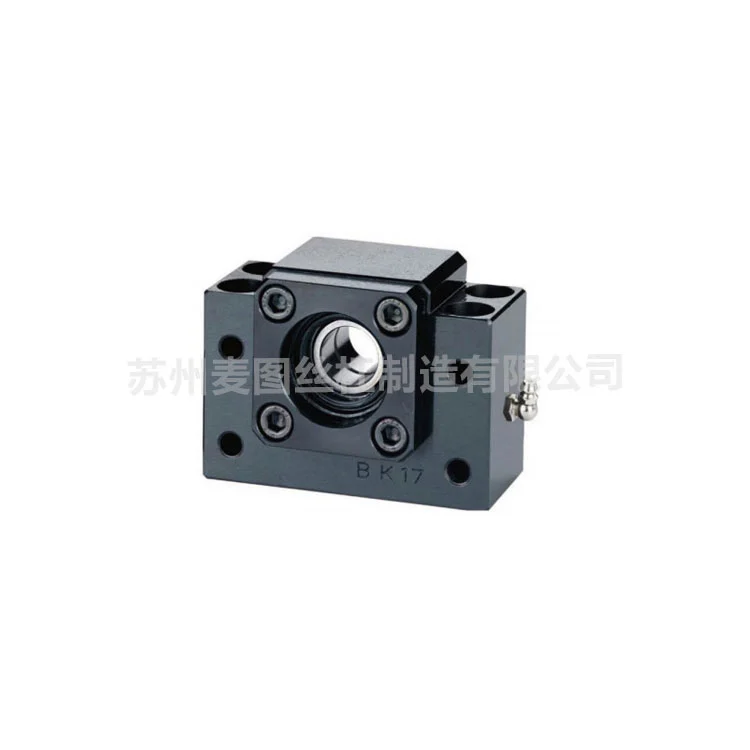

Блок підтримки з фіксованою стороною серії MBK

Модель	Діаметр	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

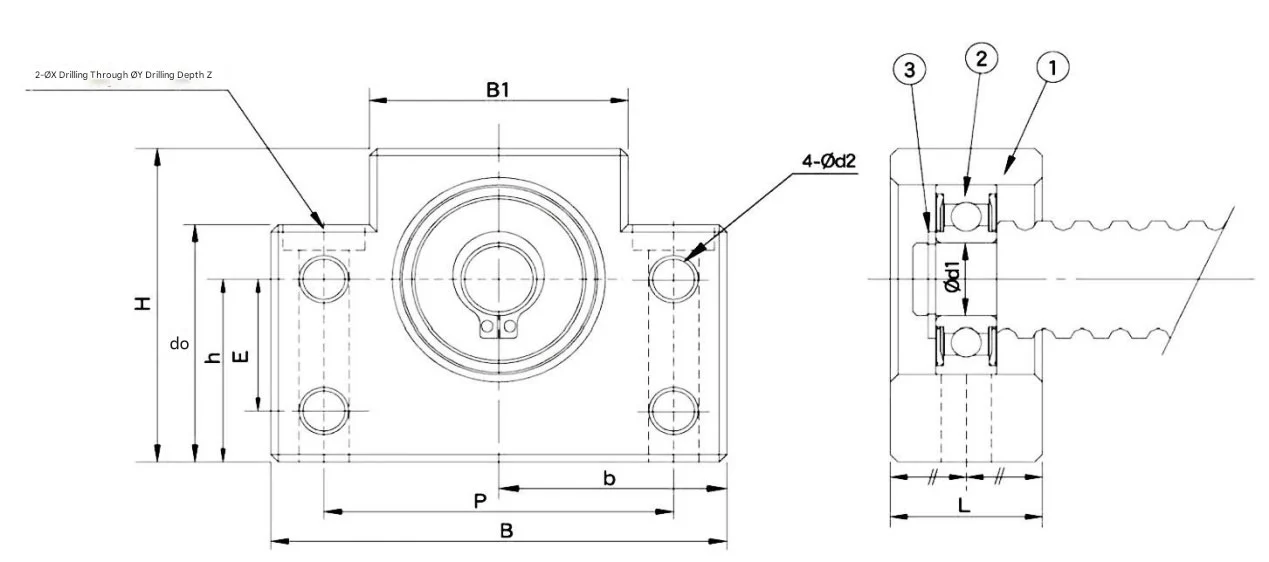

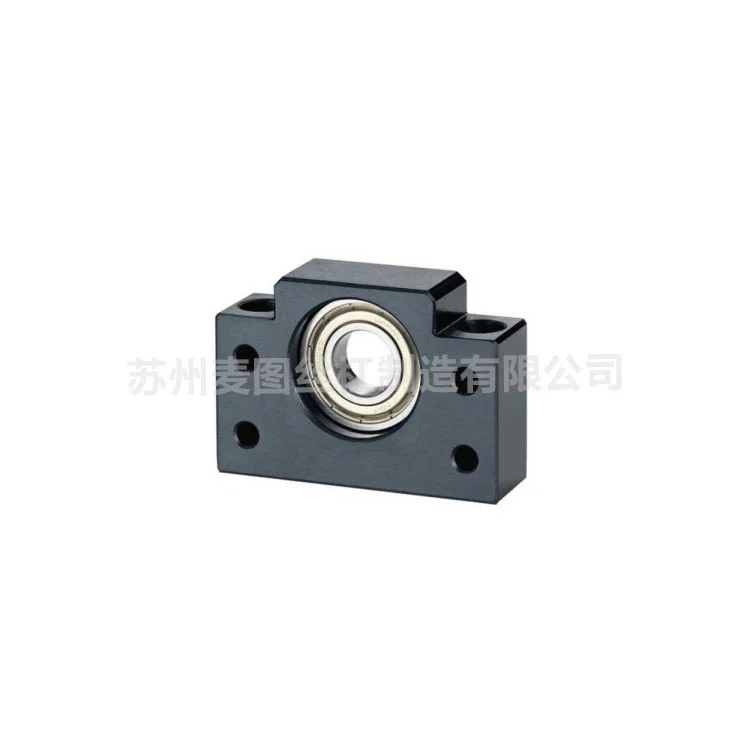

Серія MBF опорного блоку опорної сторони

Модель	Діаметр	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

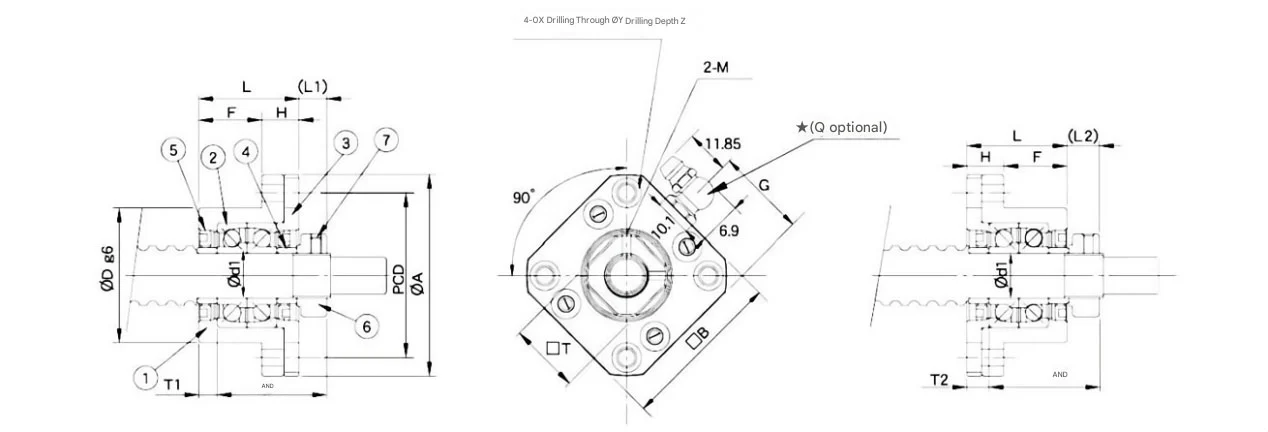

Блок підтримки з фіксованою стороною серії MFK

Модель	Діаметр	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

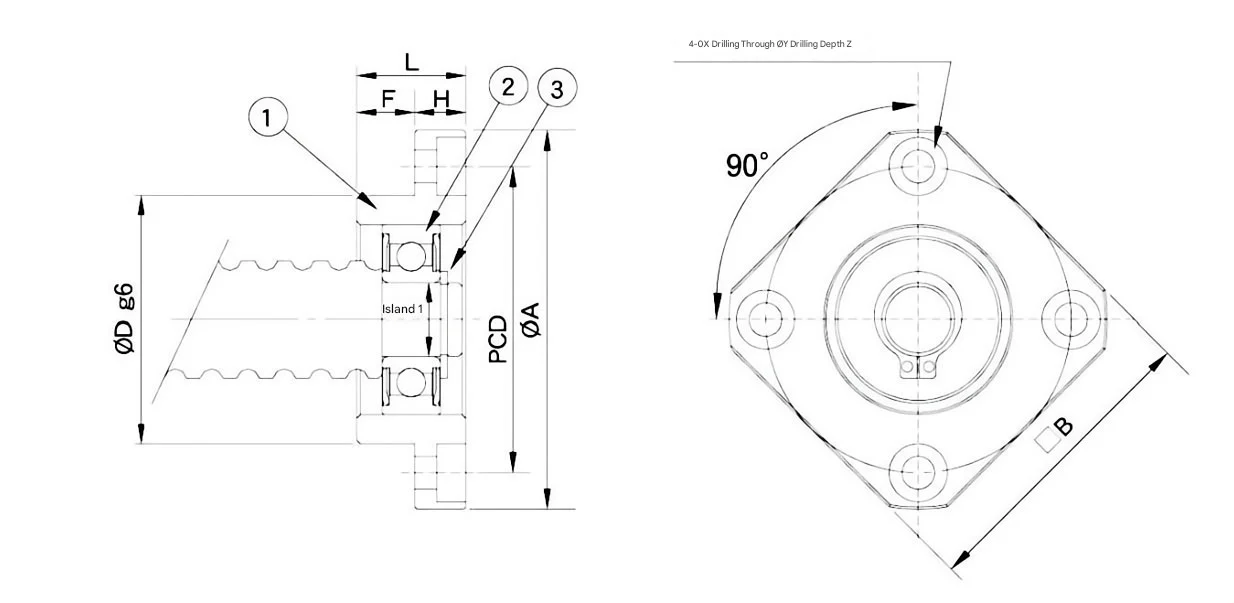

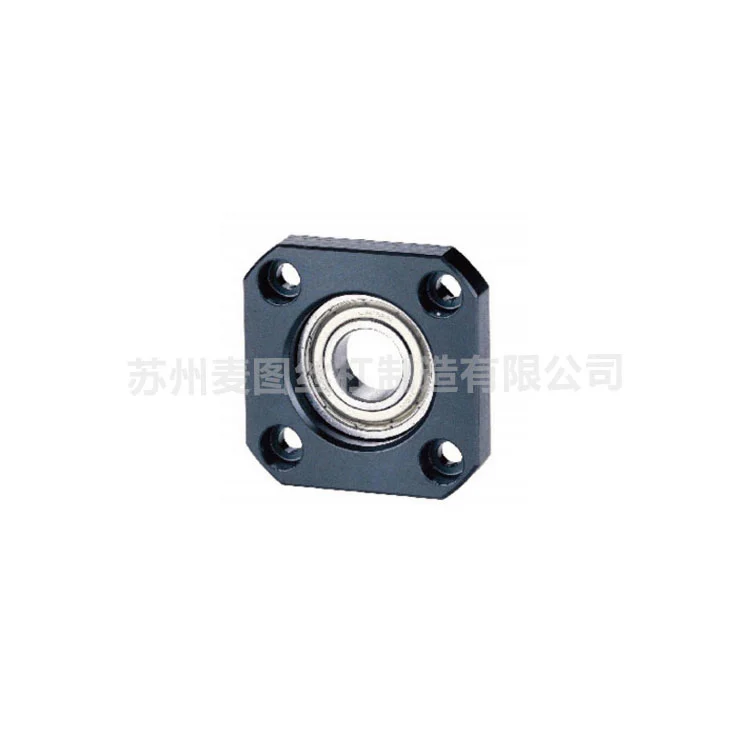

Підтримуючий блок опорної сторони серії MEF

Модель	Діаметр	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Чому варто вибрати продукти Maitu?

Систематична цілісність руху

Ми не просто продаємо запчастини; ми надаємо інтегровані рішення щодо руху. Наші стаціонарні та опорні блоки сконструйовані таким чином, щоб ідеально відповідати специфікаціям трапецієподібних і гвинтових ACME, усуваючи помилки вирівнювання та забезпечуючи структурну цілісність усієї вашої системи передачі.

Удосконалена конструкція термокомпенсації

Наші блоки «підтримуваної сторони» спеціально розроблені для забезпечення осьового плавання. Дозволяючи гвинтовому валу вільно розширюватися або звужуватися під час коливань температури, наша конструкція запобігає внутрішнім напругам і зв’язуванням, які є основними причинами передчасної відмови системи в довгих гвинтових вузлах.

Двонаправлене навантаження високої жорсткості

Для точного позиціонування наші блоки «Fixed Side» містять високоякісні радіально-упорні підшипники. Ця конфігурація забезпечує чудове осьове та радіальне обмеження, поглинаючи значні двонаправлені сили тяги, щоб підтримувати високу точність навіть за важких промислових навантажень.

12+ років виробничого досвіду

Завдяки спадщині, що походить від Шанхаю Yingqi та десятиріччю незалежного виробництва в Сучжоу, Maitu приносить глибокий досвід у галузі. Наше підприємство, сертифіковане за стандартом ISO 9001, використовує власно розроблену систему ERP для моніторингу кожного етапу виробництва, гарантуючи, що кожен підрозділ підтримки відповідає суворим промисловим допускам.

Перевірена продуктивність і налаштування

Маючи понад 80 000 одиниць, доставлених клієнтам у всьому світі, ми пропонуємо підтверджену історію. Незалежно від того, чи потрібна вам стандартна вуглецева сталь чи спеціальні матеріали, такі як нержавіюча сталь або бронза, наша команда з 10 інженерів може налаштувати опорний блок відповідно до ваших конкретних екологічних і механічних вимог.

FAQ

Як правильно вибрати опорний блок фіксований і опорний бік?

Для стандартної високоточної установки потрібна одна фіксована сторона (для фіксації гвинта в аксіальному напрямку та витримування силових навантажень) і одна опорна сторона (для забезпечення радіальної підтримки з урахуванням теплового розширення). Наша команда інженерів може допомогти вам визначити конкретну конфігурацію підшипника (наприклад, кутовий контакт проти глибокої канавки) на основі вашого напрямку навантаження та вимог до швидкості.

Чи сумісні ваші опорні блоки як з трапецієподібними, так і з гвинтами ACME?

так Ми спеціалізуємося на комплексних рішеннях. Наші опорні блоки спеціально оброблені відповідно до розмірів кінцевих цапф наших трапецієподібних гвинтів 30° та 29° ACME. Це забезпечує бездоганну посадку, зменшуючи вібрацію та шум під час високошвидкісної роботи.

Які заходи вживає Maitu для забезпечення довговічності підшипників у цих агрегатах?

Ми використовуємо суворі процедури контролю якості, включаючи точне шліфування отвору корпусу та вибір високовуглецевої хромової сталі. Наші агрегати збираються в контрольованому середовищі, щоб запобігти забрудненню, гарантуючи, що мастило та ущільнювачі не вимагають обслуговування протягом тривалих інтервалів.

Чи можете ви надати опорні блоки для індивідуальних діаметрів валів і спеціальних матеріалів?

Абсолютно. Хоча ми пропонуємо широкий спектр стандартних специфікацій, наша фабрика оснащена токарними верстатами з ЧПК і високоточними обробними центрами для обробки індивідуальних конструкцій. Ми можемо виготовляти блоки з різних матеріалів, включаючи нержавіючу сталь для корозійних середовищ, на основі ваших конкретних креслень і технічних приміток.
