Детальне пояснення різниці між трапецієподібним гвинтом і кульковою гвинтовою передачею. Досить прочитати цю статтю.

У системі механічної трансмісії гвинт, як основний компонент трансмісії, безпосередньо впливає на точність, ефективність і термін служби обладнання. Як дві основні категорії,трапецієподібні гвинтиі кулькові гвинти часто змушують багатьох покупців та інженерів заплутатися у виборі: які основні відмінності між ними? Який з них більше підходить для ваших потреб у обладнанні? Сьогоднішня стаття дасть вам повний аналіз відмінностей між трапецієподібними гвинтами та кульковими гвинтами за ключовими параметрами, такими як структура, продуктивність і застосування, і допоможе вам швидко вибрати правильний продукт!

1. Різні основні структури: принцип передачі визначає основні відмінності

 Суттєва відмінність між трапецієподібними гвинтами та кульковими гвинтами походить від різниці в їхніх основних структурах передачі, що безпосередньо закладає основу для всіх наступних відмінностей у продуктивності між ними.

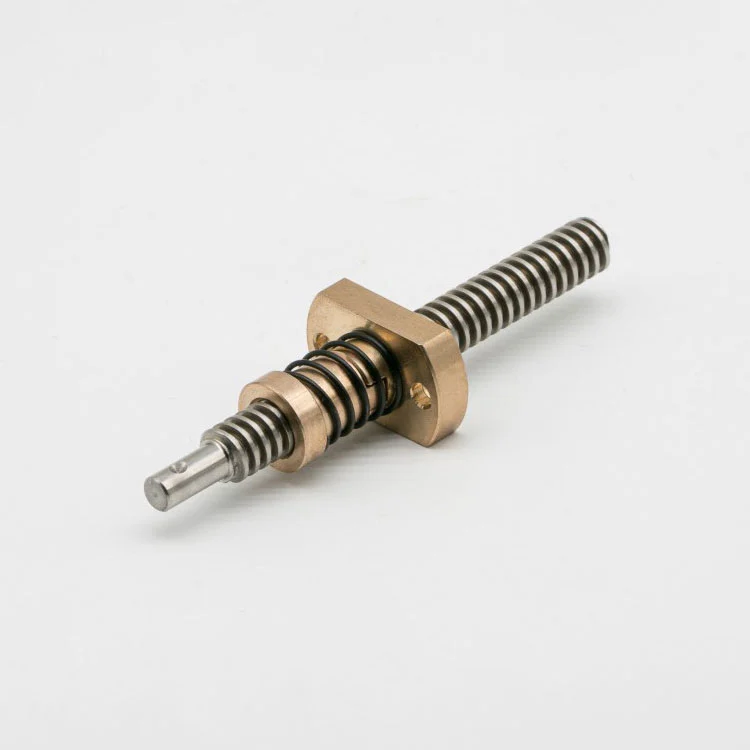

 Трапецієподібний гвинт: застосовуючи трапецієподібну різьбу (кут профілю зуба зазвичай становить 30° або 29°) для прямої передачі, гвинт знаходиться в прямому контакті з поверхнею різьби гайки, а передача потужності та перетворення лінійного руху досягаються через зачеплення між нитками. Конструкція відносно проста, в основному складається з гвинта з трапецієподібною різьбою, гайки та необхідної мастила та пилозахищених частин, без додаткової конструкції елемента кочення. Цей метод прямого контакту є основним джерелом його подальших «низької точності, високого тертя» та інших характеристик.

 Кульковий гвинт: кульки (зазвичай сталеві кульки) додаються між гвинтом і гайкою як тіла кочення. Внутрішня різьба гвинта та гайки виконана у вигляді дугоподібних доріжок кочення, які відповідають кулькам. Під час трансмісії двигун приводить гвинт до обертання, і кульки котяться по доріжці кочення. Кочення кульок реалізує відносний рух між гвинтом і гайкою. Одночасно кульки циркулюватимуть і рухатимуться зворотно-поступально через зворотний пристрій, утворюючи безперервну передачу. Цей структурний дизайн «тертя кочення замість тертя ковзання» дозволяє досягти якісних покращень з точки зору точності та ефективності.

Короткий опис ядра: трапецієподібний гвинт — це «передача ковзання», а кулькова гвинта — «передача кочення». Структурна різниця є «коренем» усіх відмінностей між ними!

2. Порівняння ключових показників: чітко подивіться на плюси та мінуси в 5 вимірах

 Відмінності в структурі безпосередньо перетворюються на відмінності в продуктивності, а продуктивність є основною основою для вибору. Наступне допоможе вам інтуїтивно відчути різницю між двома з п’яти ключових параметрів: точність, ефективність, навантаження, термін служби та шум:

1. Точність: кульковий гвинт має перевагу прокатки, а трапецієподібний гвинт відповідає основним потребам.

 Точність є одним із основних показників гвинтової передачі, особливо для обладнання для точної обробки та автоматизації.

 Оскільки трапецієподібний гвинт має прямий ковзний контакт із поверхнею різьби, поверхня різьби відносно швидко зношується під час процесу передачі та схильна до «повзання» (нерівномірний рух під час роботи на низькій швидкості), що призводить до низької точності позиціонування та низької повторюваності. Як правило, рівень точностітрапецієподібні гвинтизнаходиться між C7-C10, що може задовольнити потреби лише звичайних сценаріїв трансмісії та не може бути адаптовано до високоточного обладнання.

 Кульковий гвинт спирається на переваги передачі кулькового кочення. Сила тертя під час процесу передачі невелика та рівномірна, ступінь зносу набагато нижчий, ніж у трапецієподібного гвинта, і явище повзання в основному не існує. Рівень його точності може досягати рівня високої точності C3-C5, а деякі моделі високого класу можуть навіть досягати рівня C2. Він може точно досягати позиціонування на мікронному рівні та повністю підходить для сцен із надзвичайно високими вимогами до точності, таких як верстати з ЧПК, прецизійне випробувальне обладнання та автоматизовані роботи.

2. Ефективність: Кульковий гвинт має значні переваги в енергозбереженні, тоді як трапецієподібний гвинт має більше енергоспоживання.

 Ефективність передачі безпосередньо пов’язана зі споживанням енергії та експлуатаційними витратами обладнання, особливо для обладнання, яке працює безперервно протягом тривалого часу.

 Метод передачі тертя ковзання трапецієподібного гвинта має великий коефіцієнт тертя (зазвичай між 0,15-0,25), і велика кількість енергії споживається на подолання тертя. Ефективність передачі низька, зазвичай лише 30%-50%. Це означає, що більше половини вихідної потужності двигуна втрачається через тертя, що не тільки збільшує споживання енергії, але й призводить до легкого нагрівання гвинта та гайки.

 Коефіцієнт тертя кочення кулькового гвинта надзвичайно малий (лише 0,003-0,005), а ефективність передачі може досягати 90%-95%. Вихідна потужність двигуна може бути максимально перетворена в потужність передачі, що не тільки зменшує споживання енергії обладнанням, але також зменшує явище нагрівання, дозволяючи обладнанню працювати більш стабільно протягом тривалого часу.

3. Навантаження: кожен має свої переваги. Трапецієподібний гвинт ударостійкий, а кульковий гвинт підходить для високих навантажень і плавної передачі.

 Вантажопідйомність потрібно диференціювати на основі сценаріїв. Обидва мають свої переваги при різних типах навантаження.

 Завдяки більшій площі контакту поверхні різьби та характеристикам передачі ковзання трапецієподібний гвинт має більшу здатність протистояти ударним навантаженням і працює більш стабільно в деяких сценаріях із великими миттєвими ударами (наприклад, невелике обладнання під тиском, ручні підйомні механізми). Однак у сценаріях безперервної передачі з високим навантаженням проблема тертя та нагрівання буде посилюватися, що призведе до обмеження навантажувальної здатності.

 Кульковий гвинт передає навантаження через багатоточковий контакт кульок, працює краще в сценаріях стабільного та високого навантаження та може витримувати великі осьові навантаження. У той же час, завдяки його високій ефективності та низькому тепловиділенню, його стабільність при безперервній роботі з високим навантаженням набагато краща, ніж у трапецієподібного гвинта, що робить його придатним для подавальних валів верстатів з ЧПК, важкого автоматизованого конвеєрного обладнання та інших сценаріїв. Однак слід зазначити, що здатність кулькового гвинта протистояти ударним навантаженням відносно слабка, тому слід уникати зловживань у сценаріях сильного удару.

4. Термін служби: кулькові гвинти більш довговічні, тоді як трапецієподібні гвинти мають високі витрати на обслуговування.

 Термін служби безпосередньо пов’язаний із вартістю обслуговування та втратою обладнання під час простою, і це важливий момент, коли підприємства вибирають моделі.

 Тертя ковзання трапецієподібного гвинта призведе до того, що поверхня різьби зношується швидше, і термін служби, як правило, буде коротшим, зазвичай приблизно від кількох тисяч до 10 000 годин. Під час використання потрібне часте змащування, інакше це посилить знос і збільшить витрати на обслуговування та простої.

ব্রেকিং ক্যাপাসিটি

5. Шум: кульковий гвинт працює тихіше, тоді як трапецієподібний гвинт має більш очевидний шум.

 У сценаріях, де необхідний шум, наприклад, автоматизовані виробничі лінії та офісне обладнання, шум роботи гвинта є важливим показником.

 Під час передачі ковзання трапецієподібного гвинта тертя між поверхнями різьблення та можливе явище повзання створять очевидний шум, особливо під час руху на високій швидкості, шум ще більший, а загальне значення шуму перевищує 60 децибел.

 Передача кочення кульки кулькової гвинтової передачі більш стабільна, а шум тертя надзвичайно малий. За допомогою високоточної технології обробки шум під час роботи можна контролювати нижче 50 децибел, в основному досягаючи "безшумної роботи" та придатної для сценаріїв із низьким рівнем шуму, таких як лабораторії, медичне обладнання та обладнання для автоматизації офісу.

3. Порівняння сценаріїв застосування: Вибір правильного гвинта = збільшення вартості обладнання

 У поєднанні з наведеними вище відмінностями продуктивності існує чітка межа між сценаріями застосування трапецієподібних гвинтів і кулькових гвинтів. Лише шляхом точного зіставлення сценаріїв можна досягти найкращих результатів:

 Основні сценарії застосуваннятрапецієподібні гвинти: підходить для сценаріїв, де точність, ефективність і шум невисокі, бюджет обмежений або існує певне ударне навантаження, наприклад: ручні підйомні платформи, невеликі механізми відкривання та закривання воріт, механізми передачі звичайного конвеєрного обладнання, недороге побутове обладнання (наприклад, невеликі ліфти), просте пакувальне обладнання тощо. Його найбільшими перевагами є низька вартість, проста конструкція, низький поріг обслуговування та адаптованість до потреб «базової трансмісії».

 Основні сценарії застосування кулькових гвинтів: підходить для сценаріїв обладнання середнього та високого класу, яке має високі вимоги до точності, ефективності, довговічності та шуму, наприклад: верстати з ЧПК, трансмісія вала подачі обробних центрів, шарнірні трансмісії автоматизованих роботів, механізми позиціонування прецизійних випробувальних інструментів, медичне обладнання (таке як машини КТ, хірургічні роботи), прецизійні складальні лінії електронного обладнання, літій обладнання для різання полюсних батарей тощо. Хоча його вартість відносно висока, воно може значно покращити продуктивність і стабільність обладнання та створити більшу цінність виробництва для підприємства.

4. Інструкція з вибору: 3 кроки, які допоможуть вам вибрати правильний гвинт

 Прочитавши відмінності між ними, багато людей можуть все ще не знати, який з них вибрати? Навчіть вас 3 крокам, щоб швидко заблокувати план адаптації:

Уточніть основні вимоги: спочатку визначте основні вимоги вашого власного сценарію щодо точності, ефективності та терміну служби – якщо вам потрібна мікронна точність і довготривала безперервна робота, обирайте безпосередньо кульковий гвинт; якщо це просто базова трансмісія і бюджет обмежений, просто виберіть трапецієподібний гвинт.

Оцініть умови роботи: перевірте, чи існує ударне навантаження (якщо воно є, пріоритет буде надано трапецієподібному гвинту), чи є вимоги до шуму (вибирайте кульковий гвинт для низького рівня шуму) і чи висока швидкість руху (вибирайте кульковий гвинт для високошвидкісних сценаріїв).

Розрахуйте повну вартість: не дивіться лише на вартість покупки. Хоча початкова ціна покупки кулькового гвинта висока, він має тривалий термін служби, низькі витрати на технічне обслуговування та довгострокову комплексну вартість нижчу. Трапецієподібний гвинт спочатку дешевий, але при частому обслуговуванні та заміні довгострокова вартість може бути вищою.
