Як кулькова гвинтова передача підвищує точність верстатів з ЧПУ та систем автоматизації?

Для верстатів з ЧПК і автоматизованих систем, де повторюваність і жорсткість диктують продуктивність, кулькова гвинта є беззаперечним наріжним каменем точного керування рухом. На відміну від традиційних ходових гвинтів, які покладаються на тертя ковзання, кульковий гвинт використовує рециркуляційні сталеві кульки для мінімізації тертя та усунення люфту. Ця фундаментальна конструкція дозволяє сучасному обладнанню з ЧПК досягати допусків позиціонування в мікронах, що дозволяє галузям від аерокосмічної промисловості до виробництва медичних пристроїв розширювати межі можливого. По суті, кульковий гвинт перетворює обертальний рух на лінійний з винятковою ефективністю, безпосередньо перетворюючи крутний момент двигуна на плавний, передбачуваний рух — важлива вимога для будь-якої екосистеми автоматизації, яка вимагає субмікронної повторюваності.

Але як саме кульковий гвинт підвищує точність до такого рівня? Відповідь полягає в поєднанні механічної архітектури, технології попереднього навантаження та термічної стабільності. Розподіляючи навантаження через тіла кочення, а не через поверхні ковзання, кульковий гвинт значно зменшує втрати на тертя та виділення тепла, два головних вороги точності обробки. Крім того, завдяки регульованим механізмам попереднього натягу люфт — властивий люфт між механічними компонентами — практично усувається, забезпечуючи миттєві зміни напрямку без втрати руху. Для систем автоматизації, які обробляють складні операції підбору та розміщення або п’ятиосьову обробку з ЧПК, це означає більш жорсткі допуски, чудову обробку поверхні та продовжений термін служби інструменту. Компанія Suzhou Maitu Screw Rod Manufacturing Co., Ltd. присвятила більше двох десятиліть освоєнню цих нюансів, виробляючи кулькові гвинти, які встановлюють стандарти точності на сучасних заводах по всьому світу. У цій статті ми розберемо технічні параметри, інженерні принципи та практичні переваги, які підтверджують, чому кульковий гвинт залишається незамінним у прецизійних галузях промисловості.

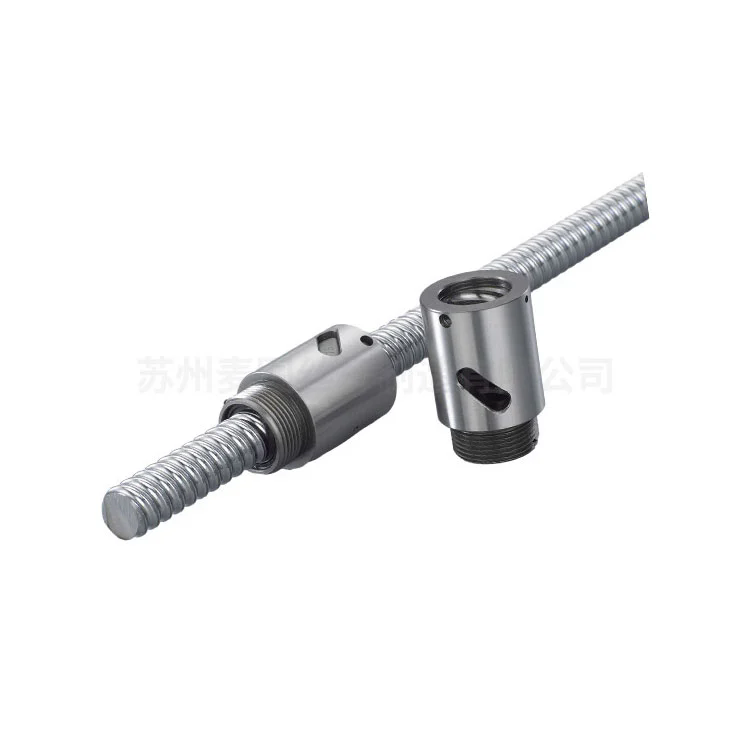

Які важливі особливості конструкції роблять кульковий гвинт незамінним для високоточної обробки з ЧПУ?

Сучасний обробний центр з ЧПК працює на милості своїх компонентів лінійного приводу. Оцінюючи, чому кулькова гвинта є золотим стандартом, необхідно вивчити архітектурні особливості, які відрізняють її від звичайних гвинтових вузлів. Наша фабрика,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., розробляє кожен кульковий гвинт із комплексним підходом до геометричної точності, матеріалознавства та розподілу навантаження. Нижче наведено ключові атрибути дизайну, які забезпечують виняткову точність.

• Рециркуляційні шарикопідшипники:На відміну від ковзного контакту в кулькових гвинтах, кульковий гвинт використовує загартовані сталеві кульки, які котяться по доріжці кочення. Ця дія кочення знижує коефіцієнт тертя до 0,005, забезпечуючи більш плавний рух і зменшуючи крутний момент, необхідний від серводвигунів. Менше тертя також мінімізує виділення тепла, що є критичним, оскільки теплове розширення може спричинити помилки позиціонування до 10 мікрон на градус Цельсія на метр.

• Висока точність свинцю (класи JIS C0-C5):Прецизійні шліфовані кулькові гвинти нашої фабрики забезпечують точність виведення до класу C0, тобто відхилення обмежено ±3 мікронами на 300 мм. Цей рівень точності гарантує, що запрограмовані траєкторії інструменту точно відповідають фактичному руху, що є необхідним для контурування складних аерокосмічних компонентів або мікроелектронних форм.

• Оптимізовані системи циркуляції м'яча:Внутрішні дефлектори або системи повернення трубок забезпечують плавну рециркуляцію кульки без вібрації та шуму. Наші запатентовані конструкції дефлекторів зменшують пульсацію, що безпосередньо перетворюється на постійну швидкість подачі та усуває відмітку на оброблених поверхнях.

• Висока осьова жорсткість:Завдяки поєднанню гвинтів великого діаметру з гайками з попереднім натягом кулькова гвинтова пара забезпечує осьову жорсткість до 500 Н/мкм. Ця жорсткість запобігає прогину під дією сил різання, зберігаючи положення інструменту навіть під час важких операцій фрезерування.

• Настроювані механізми попереднього завантаження:Методи попереднього натягу з подвійною гайкою або збільшеної кульки дозволяють нам точно налаштувати люфт до нуля. Для додатків з ЧПК, які вимагають двонаправленої точності позиціонування, ця функція не підлягає обговоренню.

У Maitu Screw Rod наш виробничий протокол дотримується суворих вимог щодо якості. Ми використовуємо індукційно загартовані гвинтові вали з твердістю HRC 58-62 і прецизійно відшліфовані доріжки кочення для забезпечення зносостійкості протягом мільйонів циклів. Крім того, наша філософія дизайну включає аналіз кінцевих елементів для оптимізації співвідношення кроку вперед і діаметра кулі, максимізуючи як швидкість, так і точність. Для систем автоматизації, які працюють у режимі 24/7, комбінація цих конструктивних особливостей гарантує, що кулькова гвинтова пара зберігає свою початкову точність протягом багатьох років, скорочуючи час простою повторного калібрування. Зрештою, важливі конструктивні особливості перетворюють простий механічний компонент на прецизійний механізм, який визначає можливості будь-якого верстата з ЧПК або автоматизованої складальної лінії.

Коли наші інженери розробляють індивідуальний кульковий гвинт для клієнта, вони зосереджуються на трьох стовпах: стандартизація точності виведення, управління термічною стабільністю та сталість попереднього натягу. Інтегруючи ці стовпи, ми гарантуємо, що система лінійного руху миттєво реагує на керуючі сигнали — обов’язкова вимога для високошвидкісних обробних центрів і напівпровідникової автоматизації. У нашому 20-річному досвіді промисловості ми помітили, що конструктивні особливості кулькової гвинтової передачі безпосередньо корелюють із досяжними значеннями Cpk у середовищах масового виробництва, підтверджуючи, чому вона залишається найкращим вибором для критично важливих застосувань.

Чому кулькова гвинтова передача перевершує традиційні ходові гвинти в системах автоматизації?

Системи автоматизації — від роботизованих зброї до блоків «підбирання та розміщення» — вимагають постійного руху без тертя з мінімальним обслуговуванням. Традиційні ходові гвинти (швидкісні або трапецієподібні) засновані на терті ковзання між гвинтом і гайкою, що призводить до ковзання та швидкого зношування. Навпаки, кулькова гвинтова передача принципово змінює ефективність роботи. Спираючись на десятиліття досвіду виробництва на нашому заводі, ми зібрали остаточні причини, чому кулькова гвинтова передача домінує в автоматизованих середовищах.

• Ефективність тертя та енергоспоживання:Типовий ходовий гвинт працює з ефективністю близько 20-40%, тоді як кульковий гвинт досягає ефективності 90% або вище. Для систем автоматизації з кількома осями ця ефективність зменшує вимоги до розміру двигуна, знижує витрати на енергію та зменшує теплове навантаження на контролери.

• Нульовий феномен прилипання:Тертя ковзання створює статичне тертя, яке необхідно подолати перед початком руху, що спричиняє різкі старти. Котильний контакт у кульковому гвинті усуває ковзання, забезпечуючи надзвичайно плавні мікрорухи, що є необхідністю для точного нанесення покриття або електронної збірки.

• Довговічність і середній час напрацювання на відмову (MTBF):Оскільки контакт кочення мінімізує абразивне зношування, термін служби кулькової гвинти часто перевищує 20 000 годин при номінальному навантаженні, порівняно з 5000-8000 годинами для ковзних ходових гвинтів. Наші фабричні прискорені випробування терміну служби підтверджують, що за умови належного змащування наші кулькові гвинти зберігають початкову точність протягом тривалого виробництва.

• Вищі швидкості руху:Низька інерція та зменшене тертя дозволяють кульковим гвинтам досягати швидкості переміщення до 120 м/хв або більше за відповідної конструкції, тоді як ходові гвинти виділяють надмірне тепло на швидкостях понад 30 м/хв. Ця перевага у швидкості підвищує пропускну здатність на лініях автоматизації великого обсягу.

• Спрощене обслуговування:Кулькові гвинти потребують лише періодичного змащування та перевірки ущільнення, тоді як ходові гвинти вимагають частого регулювання для компенсації люфту, викликаного зносом. Для автоматизованих складів або станків зміни інструментів з ЧПК скорочення технічного обслуговування означає більший час безвідмовної роботи.

На нашому виробничому підприємстві Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ми часто проводимо паралельний порівняльний аналіз для клієнтів, які переходять від ходових гвинтів до кулькових гвинтів. Дані незмінно показують 30-50% покращення позиційної повторюваності та 20% скорочення тривалості циклу завдяки вищим можливостям прискорення.

Крім того, системи автоматизації, оснащені кульковими гвинтами, демонструють значно нижчі сигнатури вібрації, що є критичним при інтеграції систем зору або лазерних вимірювальних пристроїв. Внутрішня здатність кулькової гвинтової гвинти справлятися як з тяговими, так і з моментними навантаженнями в компактній упаковці також дозволяє інженерам-конструкторам зменшувати площу машини без шкоди для точності. Для будь-якої системи автоматизації, яка вимагає високих робочих циклів і мікронної точності, кулькова гвинтова передача є не просто модернізацією — це обов’язкова умова експлуатації.

Крім того, універсальність наших конструкцій кулькових гвинтів, включаючи спеціальну обробку торців, конфігурацію гайки та склоочисне ущільнення, забезпечує бездоганну інтеграцію в існуючі архітектури автоматизації. Наші кулькові гвинти зберігають чудову продуктивність незалежно від того, чи це середовище для чистих приміщень для виготовлення напівпровідників чи жорстке середовище обробки з проникненням охолоджуючої рідини. Ця адаптивність у поєднанні з незаперечними механічними перевагами пояснює, чому галузі стандартизували технологію кулькових гвинтів для проектів автоматизації наступного покоління.

Як ключові технічні параметри визначають точність кулькової гвинтової передачі в промисловому застосуванні?

Для інженерів і спеціалістів із закупівель розуміння специфікації кульково-гвинтової передачі має важливе значення для прогнозування реальної точності. Компанія Maitu Screw Rod виробляє кулькові гвинти з параметрами, які ретельно відповідають міжнародним стандартам. Нижче наведено детальну таблицю, що демонструє технічні параметри, які визначають точність, вантажопідйомність і динамічну поведінку. Кожен параметр відіграє вирішальну роль у тому, як кулькова гвинта покращує точність у верстатах із ЧПУ та системах автоматизації.

Ці параметри не ізольовані; вони працюють синергетично. Наприклад, кульковий гвинт класу C0 у поєднанні з попереднім натягом подвійної гайки та великим діаметром дає платформу руху, яка досягає точності позиціонування ±1 мкм. Наша фабрика використовує перевірку лазерним інтерферометром для кожного прецизійного кулькового гвинта перед відправленням, забезпечуючи відстеження до міжнародних стандартів довжини. Для клієнтів у таких галузях, як шліфування оптичних лінз або медична робототехніка, ми надаємо звіти про вимірювання, які засвідчують відхилення свинцю, биття та крутний момент попереднього натягу. Ретельно контролюючи ці параметри, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. дає можливість інженерам розробляти системи, які послідовно досягають найвищих показників точності.

Крім того, ми пропонуємо індивідуальні модифікації свинців для компенсації теплового зростання у високошвидкісних додатках, що ще більше підвищує реальну точність. Правильний вибір цих технічних специфікацій прямо корелює з досяжними геометричними допусками в готових заготовках, підтверджуючи, чому кульковий гвинт є найточнішим компонентом.

Яку роль відіграє попереднє навантаження та усунення люфту в досягненні субмікронного позиціонування?

Люфт — заклятий ворог точного керування рухом. У будь-якій механічній трансмісії зазор між сполученими компонентами спричиняє затримку при зміні напрямку — явище, яке погіршує точність контурів ЧПК і повторюваність автоматизації. Кульковий гвинт вирішує це за допомогою вдосконалених методів попереднього натягу, які створюють внутрішнє стиснення, усуваючи втрату руху. На нашому заводі, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., ми вдосконалили методологію попереднього натягу, яка забезпечує субмікронні показники позиціонування навіть за коливань навантажень.

• Попереднє натяг подвійної гайки:Дві гайки встановлені з прокладкою, яка викликає осьове зміщення, змушуючи кульки в кожній гайці контактувати з протилежними сторонами канавки гвинта. Цей спосіб повністю усуває люфт і збільшує осьову жорсткість на 30-50%. Для 5-осьових верстатів з ЧПК це гарантує, що тести кругової інтерполяції показуватимуть відхилення менше 2 мікрон.

• Попереднє натяг м'яча великого розміру:Використовуючи кульки, трохи більші за діаметр канавки доріжки кочення, досягається контрольована посадка з натягом. Цей метод попереднього натягу однієї гайки компактний і ідеально підходить для осей автоматизації, де простір обмежений, але все ще забезпечує роботу без люфту.

• Регульовані механізми попереднього натягу:Деякі конструкції включають гайку, яка дозволяє регулювати силу попереднього натягу, уможливлюючи повторне калібрування після тривалого використання. Наша фабрика надає чіткі протоколи налаштування для підтримки точності протягом життєвого циклу обладнання.

• Вплив на жорсткість системи:Попереднє натяг не тільки усуває люфт, але й підвищує загальну жорсткість трансмісії. Вища жорсткість означає, що зовнішні сили, такі як навантаження різання на верстаті з ЧПК, спричиняють мінімальне зміщення, зберігаючи точність деталей.

• Вплив на повторюваність:З усуненням люфту кулькова гвинтова передача досягає двонаправленої повторюваності в межах 1-2 мікрон. Ця повторюваність запобігає зміщенню компонентів і дефектам збірки в системах автоматизації підбору й розміщення, що працюють із делікатною електронікою.

З точки зору керування, кулькові гвинти з попереднім натягом дозволяють контурам сервоприводу працювати з більшим коефіцієнтом підсилення без викликання коливань, що додатково покращує час встановлення та точність позиціонування. Наша команда інженерів часто демонструє це за допомогою лазерного калібрування: вісь ЧПК із попередньо натягнутим кульковим гвинтом демонструє похибку реверсу менше 1 мікрона порівняно з 15-30 мікронами для стандартного ходового гвинта. У секторах високої точності, таких як виготовлення прес-форм і електроерозійна обробка, це безпосередньо означає чудову обробку поверхні та усунення смуг.

Крім того, усунення люфту зменшує сили удару під час зміни напрямку, захищаючи весь механізм приводу від передчасного зносу. Для будь-якого застосування, що потребує двонаправленого руху — будь то портальний маршрутизатор або каскад напівпровідникової пластини — кульковий гвинт із підтримкою попереднього натягу є єдиним життєздатним рішенням, яке гарантує субмікронне позиціонування. Компанія Suzhou Maitu Screw Rod Manufacturing Co., Ltd. пропонує звіти про калібрування попереднього натягу для кожної прецизійної кулькової гвинти, гарантуючи, що наші клієнти отримають компоненти, які відповідають найсуворішим вимогам контролю руху.

Висновок: визначальна роль кулькових гвинтів у прецизійній автоматизації наступного покоління

Точна інженерія верстатів з ЧПК і систем автоматизації — це не лише передове програмне забезпечення чи кодери з високою роздільною здатністю; це принципово залежить від механічної цілісності лінійного приводу. Як ми досліджували, кулькова гвинтова передача — з її конструкцією з елементами кочення, налаштуванням попереднього натягу та надзвичайною жорсткістю — формує основу сучасного високоточного керування рухом. Від зменшення температурного дрейфу, спричиненого тертям, до усунення люфту для миттєвої реакції, кожна характеристика кульково-гвинтової передачі розроблена відповідно до невпинного прагнення до жорсткіших допусків і вищої пропускної здатності.

За десятиліття нашого виробничого досвіду в Suzhou Maitu Screw Rod Manufacturing Co., Ltd. ми стали свідками того, як правильний вибір і інтеграція кулькової гвинти може перетворити стандартне обладнання на точне обладнання світового класу. Такі галузі, як аерокосмічна, автомобільна, медичні прилади та передова електроніка, покладаються на контрольні показники продуктивності, встановлені прецизійними кульковими гвинтами.

Використовуючи найсучаснішу технологію шліфування, суворий контроль якості та індивідуальні інженерні можливості, наша фабрика гарантує, що кожна вироблена нами кулькова гвинтова пластина сприяє значному підвищенню точності, надійності та загальної ефективності обладнання. У міру того, як автоматизація продовжує розвиватися з Industry 4.0, попит на компоненти, які забезпечують відтворюваність на мікронному рівні за змінних навантажень, лише посилюватиметься. Гвинтова кулька готова впоратися з цим викликом, пропонуючи перевірений шлях до досягнення — і перевершення — вимог до точності майбутнього виробничого середовища.

Чи готові ви підвищити точність своїх верстатів з ЧПК або систем автоматизації?Партнер із Suzhou Maitu Screw Rod Manufacturing Co., Ltd.щоб отримати кулькові гвинти відповідно до ваших точних специфікацій. Наша команда експертів надає всебічну підтримку, починаючи від консультацій щодо проектування та закінчуючи післяпродажним обслуговуванням, забезпечуючи неперевершену точність ваших рішень керування рухом. Зв’яжіться з нашою фабрикою сьогодні, щоб отримати пропозицію або обговорити індивідуальні вимоги до кулькових гвинтів — давайте разом досягнемо точності.
