Яку трапецієподібну гайку вибрати для плавного, надійного лінійного руху?

Анотація

A Трапецієподібна гайкавиглядає просто, поки ваша машина не почне стукотіти, збиватися з позиції або зношуватися набагато раніше, ніж очікувалося. Якщо ви коли-небудь стикалися з люфтом, який руйнує повторюваність, вереском/шумом під навантаженням, липким рухом, частим повторним змащуванням або пошкодженням різьби пилом і сміттям, основною причиною часто є вибір гайки (матеріал, посадка, геометрія та спосіб встановлення), а не сам гвинт.

У цьому посібнику розбиваються реальні моменти прийняття рішень — навантаження, швидкість, точність, навколишнє середовище, стиль монтажу та очікування щодо обслуговування — щоб ви могли вибрати гайка, яка працює так, як потрібно вашій програмі. Ви також знайдете практичну порівняльну таблицю, поради щодо встановлення, що запобігають передчасному виходу з ладу, і короткі поширені запитання, які допоможуть вам написати чітку специфікацію, готову до покупки.

Контур

• Поширені режими збою та больові точки, які вони створюють
• Як поводиться трапецієподібна гайка порівняно з іншими варіантами руху
• Контрольний список вибору, яким можна скористатися перед тим, як зробити замовлення
• Варіанти матеріалів і дизайну (включаючи антилюфтовий і безмасляний вибір)
• Фактори форми гайки та монтажні обмеження
• Звички встановлення та обслуговування, які продовжують термін служби
• Коли нестандартні гайки мають більше сенсу, ніж «досить близько» стандартні деталі
• Поширені запитання та короткий шаблон специфікації

Зміст

1. Де трапецієподібні гайки зазвичай виходять з ладу в реальних машинах
2. Що насправді робить трапецієподібна гвинтова гайка в системі руху
3. Контрольний список для практичного вибору
4. Порівняно варіанти матеріалів і конструкції
5. Форми гайки та способи кріплення
6. Люфт, точність і повторюваність
7. Поради щодо встановлення, що запобігають передчасному зносу
8. Звички збереження та продовження життя
9. Коли стандартні гайки не працюють, а налаштування окупається
10. FAQ

Де трапецієподібні гайки зазвичай виходять з ладу в реальних машинах

Більшість покупців не починають робити покупкиТрапецієподібна гайкатому що їм нудно. Вони починаються, бо щось болить: швидкість браку зростає, час на технічне обслуговування вибухає або рух «здається неправильним». Ось найпоширеніші больові точки та те, що за ними стоїть.

• Люфт, який руйнує позиціонування:Зазор між гайкою та гвинтом завеликий для ваших потреб у точності, або в конструкції бракує попереднього натягу. Це проявляється як коливання під час зміни напрямку, непослідовне наведення або дрейф у повторюваних циклах.
• Шум, вібрація та «скрегіт»:Часто це викликано зміщенням, боковим навантаженням, поганою жорсткістю кріплення або поєднанням матеріалів, які підсилює тертя. Іноді звинувачують гвинт, але справжньою причиною часто є посадка та встановлення гайки.
• Швидкий знос або пошкодження нитки:Абразивний пил, недостатнє змащення, неправильний матеріал для навантаження або робочий цикл, який генерує тепло. Якщо ваша гайка зношується як гумка, можливо, вона виконує функцію підшипника або направляючої (а не повинна).
• Залипання або нерівномірний рух:Забруднення, задирання (проблеми металу по металу), деформація під навантаженням або ефекти теплового розширення. Те, що виглядає як «погана обробка», може бути просто невідповідністю між матеріалом гайки та робочим середовищем.
• Забагато обслуговування:Якщо ваша програма не допускає частого повторного змащування, вам знадобляться безмасляні/самозмащувані конструкції або розроблені полімери, які зменшують тертя та притягують менше сміття.

Ключовий висновок: вибір гайки — це не стільки «знайти гайку, яка підходить до різьби», скільки більш відповідність поведінки продуктивності вашій системі реалії — шлях навантаження, напрямні, кріплення, тепло та забруднення.

Що насправді робить трапецієподібна гвинтова гайка в системі руху

A Трапецієподібна гайкаце робочий інтерфейс, який перетворює обертання гвинта в лінійний хід (або навпаки). На практиці він також стає поверхнею тертя, зношуваним компонентом і, якщо ваша конструкція не підтримується належним чином, стає «жертвою» бічних навантажень.

Трапецієподібні різьбові системи широко використовуються, оскільки вони міцні, економічно ефективні та стійкі до багатьох промислових умов. Порівняно з рециркуляційними кульковими гвинтами, трапецієподібні системи зазвичай забезпечують більш високий коефіцієнт тертя (що може бути корисним для самоблокування при деяких вертикальних навантаженнях), але нижча механічна ефективність при високих швидкостях. Це не «добре» чи «погано» — це компроміс дизайну.

Якщо вашій машині потрібна помірна швидкість, солідна вантажопідйомність і просте обслуговування, рішення з трапецієподібною гайкою часто є чудовим рішенням інженерний вибір, особливо коли ви вибираєте правильний матеріал, включаєте стратегію люфту, коли це необхідно, і встановлюєте його правильно.

Контрольний список для практичного вибору

Перш ніж запитувати пропозицію або розміщувати замовлення, скористайтеся цим контрольним списком. Це запобігає найпоширенішій (і дорогій) невідповідності: купівлі гайки, яка «підходить» але працює погано.

• Тип навантаження:лише осьовий, чи ваша система випадково застосовує бічне навантаження? (Бічне навантаження має сприйматися напрямними/підшипниками.)
• Робочий цикл і швидкість:час від часу коригування, безперервне циклічне пересування чи швидкісне пересування, яке накопичує тепло?
• Потреби в точності:чи прийнятний стандартний зазор, чи вам потрібне рішення проти люфту для стабільної поведінки при розвороті?
• Середовище:пилу, стружки, вологості, миття води, гігієнічних вимог, подібних до чистих приміщень, хімікатів або коливань температури?
• Політика змащення:чи можете ви регулярно змащувати, чи вам потрібен підхід, що не потребує технічного обслуговування та мастила?
• Монтажні обмеження:фланцеве кріплення, блочне кріплення, компактний конверт або широкий корпус, щоб протистояти обертанню?
• Шум і відчуття:Ви бажаєте «тихого та плавного» руху (часто вибирають полімер або оптимізований композит)?
• Стратегія обслуговування:Ви бажаєте, щоб гайка була змінною частиною, що зношується (звичайною), чи довговічною конструкцією з преміальних матеріалів?

Якщо ви можете чітко відповісти на ці запитання, ваш постачальник може порекомендувати правильну посадку різьби, геометрію гайки та поєднання матеріалів із набагато меншою кількістю повторень.

Порівняно варіанти матеріалів і конструкції

Різні матеріали горіхів поводяться по-різному під час тертя, тепла та забруднення. Найкращий вибір залежить від реальних умов експлуатації, не просто «чим сильніше, тим краще». Використовуйте таблицю нижче як карту швидкого прийняття рішень.

Практична порада: коли ваше середовище брудне, «більше жиру» іноді може погіршити ситуацію, затримуючи абразивні частинки. У таких випадках самозмащувальні конструкції або варіанти на полімерній основі можуть бути розумнішим шляхом до довшого терміну служби та більш стабільного руху.

Форми гайки та способи кріплення

Навіть з ідеальним матеріалом неправильна геометрія може викликати головний біль під час монтажу або призвести до обертання, розхитаності або поганої жорсткості. Загальні форм-фактори гайки існують неспроста — кожен вирішує проблему монтажу.

• Прямий (циліндричний) тип:проста інтеграція, коли ваш корпус уже підтримує функції вирівнювання та запобігання обертанню.
• Тип фланця:легке осьове позиціонування та болтове кріплення; корисно, коли потрібна швидка заміна та послідовне складання.
• Тип блоку:стабільне кріплення, легший контроль проти обертання та зручний для нестандартних рам машини.
• Широкий тип:додаткова контактна площа і жорсткість для деяких корпусів; може допомогти зменшити небажані скручування.
• Компактний економічний тип:компактні конструкції, де важлива оболонка, а навантаження помірні.

Якщо ваша гайка вільно обертається, ваша вісь не буде переміщатися правильно. Завжди переконайтеся, що монтажна конструкція запобігає обертанню гайки, утримуючи гвинт на одній лінії з вашими лінійними напрямними.

Люфт, точність і повторюваність

Люфт — це «втрачений рух», який ви відчуваєте, коли змінюєте напрямок: ваш привід обертається, але сцена рухається не відразу. У багатьох системах люфт допустимий. В інших — вибір і розміщення, метрологія, обладнання для дозування, мікропозиціонування — це порушує угоду.

Ось практичні способи впоратися з люфтом без створення нових проблем:

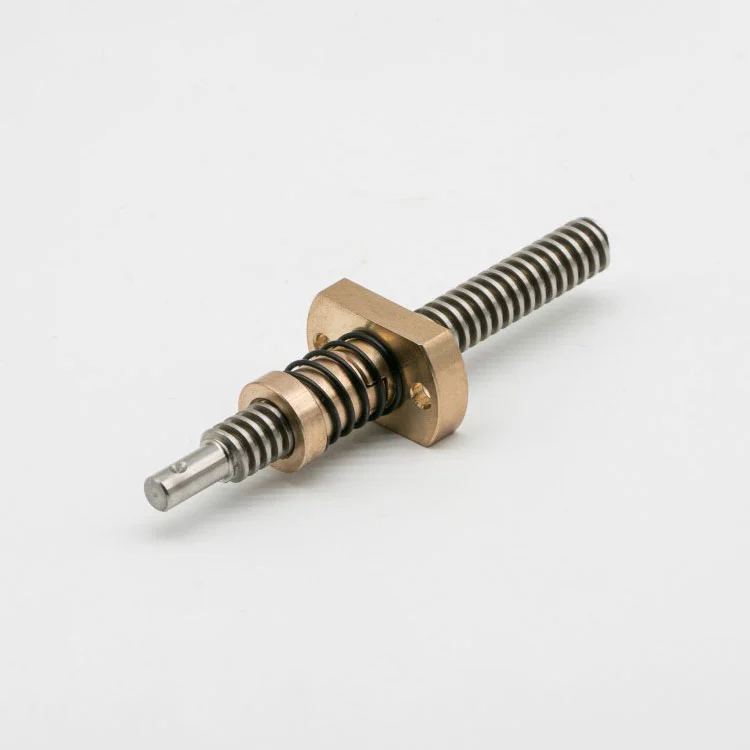

• Використовуйте конструкцію гайки проти люфту:розділене/попередньо завантажене розташування може зменшити відтворення, зберігаючи рух плавним. Часто це найчистіший варіант для точних систем.
• Установіть відповідність між гайкою та гвинтом:профіль різьби, крок/вихід і клас посадки повинні бути узгодженими. «Майже сумісний» стає шумним і швидко зношується.
• Контроль вирівнювання та бокового навантаження:люфт звинувачують у проблемах, які насправді спричинені прив’язкою через несумісність.
• Перевірте запас крутного моменту:зменшення люфту зазвичай трохи збільшує тертя. Переконайтеся, що ваш двигун/привід здатні працювати без перегріву.

Якщо вашою метою є повторюваність, система настільки хороша, наскільки хороша її найслабша ланка: посадка гайки, прямолінійність гвинта, якість направляючої рейки, опора підшипника та вирівнювання вузла взаємодіють. Ставтеся до горіха як до компонента системи, а не до окремого товару.

Поради щодо встановлення, що запобігають передчасному зносу

Багато передчасних збоїв «встановлюються в існування». ВисокоякіснийТрапецієподібна гайкаможе швидко зношуватися, якщо це примусово для боротьби зі зміщенням або бічними навантаженнями. Ці звички нудні, але вони економлять місяці.

• Дозвольте направляючим обробляти бічні навантаження:використовуйте лінійні рейки/втулки, щоб пара гвинт-гайка відчувала головним чином осьове навантаження.
• Тримайте опору гвинта жорсткою:належні кінцеві підшипники зменшують хлист і вібрацію, особливо на більш довгих ходах.
• Вирівняйте перед затягуванням:злегка зберіть, проведіть повний хід вручну/на низькій швидкості, потім поступово затягуйте кріплення.
• Захист від сміття:сильфони, кришки та склоочисники значно зменшують абразивний знос у запиленому середовищі чи середовищі, де утворюється стружка.
• Не затягуйте елементи захисту від обертання:нерівне затискання корпусу гайки може деформувати його та створити заклинювання.

Якщо ви відчуваєте вузькі місця під час подорожі, зупиніться та діагностуйте вирівнювання — не «протягуйте». Потоки пошкоджуються через проходження, двигуни перегріваються, і гайки стають жертвою для проблеми в іншому місці осі.

Звички збереження та продовження життя

Трапецієподібні системи можуть бути довговічними, якщо розглядати тертя як керовану змінну, а не запізнілу думку.

• Встановіть реалістичну процедуру змащення:обирайте тип мастила залежно від температури та забруднення та дотримуйтеся відповідних інтервалів.
• Очистіть перед повторним змащуванням:додавання мастила до піску створює шліфувальну пасту.
• Огляньте ранні симптоми:підвищення крутного моменту, підвищений шум або видиме накопичення пилу є ранніми попередженнями.
• Кількість циклів треку:якщо гайка є компонентом, що зношується, запланована заміна дозволяє уникнути несподіваних простоїв.

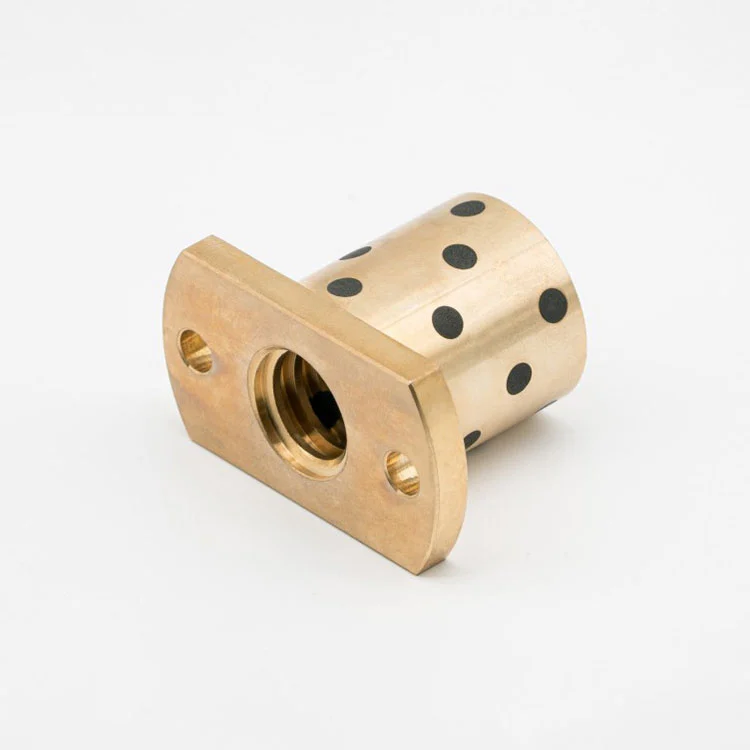

• У відповідних випадках використовуйте безмасляні/самозмащувальні варіанти:особливо коли доступ обмежений або чистота має значення.

Простий журнал технічного обслуговування — дата, примітки про навколишнє середовище, спостереження за крутним моментом/шумом — часто скаже вам більше, ніж деталь, що вийшла з ладу.

Коли стандартні гайки не працюють, а налаштування окупається

Стандартні деталі з каталогу чудові — до тих пір, поки ваше місце для монтажу не буде дивним, ваше середовище суворе або ваші вимоги до точності непробачливі. Налаштування зазвичай є виправданим, якщо є одне з таких:

• Вам потрібна конкретна форма гайки, щоб відповідати наявному корпусу (блок, фланець, широкий корпус, компактна оболонка).
• Ви бажаєте балансувати між точністю та плавністю й хочете отримати індивідуальний підхід із запобіганням люфта.
• У вас є екологічні обмеження (гігієна, низька стійкість до забруднення, обмежений доступ до мастила).
• Вам потрібен спеціальний полімерний профіль ефективності (низьке тертя, низький рівень шуму, стабільність або більші інтервали між обслуговуванням).
• Вам потрібне надійне зчеплення різьблення з цільовим гвинтом і ви бажаєте контрольованого збігу, а не припущень.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.зосереджується на підборі трапецієподібних гайок до реальних вимог застосування, включаючи кілька типів гайок, розроблені полімерні варіанти, безмасляні рішення та конфігурації проти люфту, щоб гайка сумісна з вашим гвинтом, корпусом та вашим середовищем замість того, щоб боротися з ними.

Якщо ви готуєте специфікацію закупівлі, ось просту структуру, яку ви можете надіслати постачальнику, щоб пришвидшити вибір:

• Позначення різьби:трапецієподібний розмір + свинець/висота + рука (права/ліва) + будь-які спеціальні примітки профілю
• Горіховий стиль:прямий / фланцевий / блоковий / широкий / компактний + розміри ключа + антиротаційний метод
• матеріал:тип латунь/бронза/сталь/полімер + примітки щодо навколишнього середовища (пил, змив, температура)
• Цілі ефективності:очікуваний люфт, пріоритет шуму, політика змащення, робочий цикл

FAQ

Q:Чи можна замінити зношену гайку, не змінюючи гвинт?
A:Часто так, але це залежить від зносу гвинтів. Якщо різьба гвинта помітно зношена або крутний момент осі значно збільшився, нова гайка може не відновити працездатність. Для критичного позиціонування оцініть обидва компоненти разом.

Q:Чи справді безмасляна гайка не потребує обслуговування?
A:Безмасляні конструкції зменшують вимоги до мастила та допомагають у місцях, де мастило є недоцільним, але вони все одно потребують перевірки. Вирівнювання, забруднення та бічне навантаження можуть скоротити термін служби незалежно від стратегії змащення.

Q:Який матеріал найкраще підходить для тихого руху?
A:Багато варіантів полімерів (наприклад, матеріалів на основі нейлону або ацеталю) можуть зменшити шум і забезпечити більш гладке відчуття. Для більш вимогливих умов високоефективні полімери можуть запропонувати кращу стабільність і довший термін служби.

Q:Чи завжди для точності потрібна антилюфтова гайка?
A:Не завжди. Якщо ваша програма рідко змінює напрямок або ваша система керування компенсує люфт, стандартний зазор може підійти. Якщо повторюваність реверсу має значення, конструкції з антилюфтом зазвичай є найбільш прямим рішенням.

Q:Чому моя гайка швидко зношується, навіть якщо навантаження «в межах норми»?
A:Найпоширенішими причинами є зміщення, бокове навантаження (направляючі не виконують свою роботу), забруднення та накопичення тепла під час робочого циклу. Виправлення конструкції осі або встановлення часто подовжує термін служби більше, ніж перехід на «більш міцну» гайку.

Q:Яку інформацію мені потрібно надіслати, щоб швидко отримати правильну рекомендацію?
A:Включіть розмір різьби/вихід, довжину ходу, напрямок і величину навантаження, швидкість/робочий цикл, середовище (пил/вода/хімікати), спосіб монтажу та чи потрібен контроль люфту. Допомагають також фотографії місця зборів.

Висновок

правийТрапецієподібна гайкаце не просто частина з різьбою, це рішення щодо продуктивності, яке впливає на шум, точність, термін служби, і навантаження на обслуговування. Коли ви підбираєте матеріал, геометрію гайки, стратегію люфту та практику встановлення відповідно до фактичних умов експлуатації, трапецієподібні системи можуть бути надзвичайно надійними та економічно ефективними.

Якщо вам потрібна допомога у виборі стандартного варіанту або підгонці гайки відповідно до вашого житла, навантаження та середовища, зверніться доSuzhou Maitu Screw Rod Manufacturing Co., Ltd.з вашими основними параметрами та примітками щодо застосування—тодізв'яжіться з намищоб перетворити ваші проблеми осі на стабільне, повторюване рішення руху.
