Як трапецієподібний гвинт забезпечує плавний лінійний рух у реальних машинах?

Контур

• Визначте реальний вид відмови (дрейф, люфт, заклинювання, знос, шум, тепло).
• Зрозумійте, чомуТрапецієподібний гвинтпрофіль поєднує в собі вантажопідйомність, технологічність і стійкість.
• Щоб контролювати швидкість, жорсткість і збивання, виберіть висновок, діаметр і кінцеву опору.
• Виберіть конструкцію та матеріал гайки, щоб витримати тертя, забруднення та обмеження на обслуговування.
• Перевірте за допомогою короткого контрольного списку, щоб виробничі деталі відповідали прототипам.

Больові точки, які постійно з’являються

Покупці рідко починають зі слів «Мені потрібенТрапецієподібний гвинт.” Вони починаються з головного болю: підйомна колона ковзає вниз на кілька міліметрів протягом ночі, лінійна ковзанка не може повторити позицію, або гайка нагрівається і починає пищати. Ось найпоширеніші проблеми та те, на що вони зазвичай вказують.

• Зворотний рух або дрейф вантажу:Ви зупиняєте двигун, але вантаж повзе. Це може статися, коли свинець занадто агресивний, тертя занадто низьке, або система має вібрацію/удар. Багато трапецієподібних систем можуть протистояти зворотному руху, але це не автоматично — геометрія має значення.
• Люфт, який руйнує позиціонування:Ви змінюєте напрямок, і на мить нічого не рухається. Ця «мертва зона» може бути різницею між плавною автоматизацією та продуктом, який виглядає дешево.
• Зв'язування і нерівномірний рух:Гвинт здається гладким, але під час збирання він закручується. Зміщення, недостатня кінцева опора, або матеріал гайки, який не витримує навантаження на край, часто є справжнім винуватцем.
• Швидкий знос і чорний пил:Суха робота з неправильною парою матеріалів може швидко зношуватися, особливо через забруднення. Іноді мастило є, але воно неправильного типу, наноситься нерівномірно або змивається.
• Шум і тепло на швидкості:Вищі оберти на хвилину збільшують нагрівання через тертя та можуть призвести до вібрації або збивання. Ходовий гвинт, який працює при 100 об/хв, може вийти з ладу при 1000 об/хв без переробки.

Що насправді таке трапецієподібний гвинт

A Трапецієподібний гвинтце силовий гвинт з профілем різьби у формі трапеції, призначений для перетворення обертального руху в лінійний рух. У порівнянні з кульковими гвинтами, він зазвичай замінює ефективність на простоту, надійність і легше утримує навантаження. Ця торгівля може бути саме такою, якою ви хочете у системах підйому, затиску, регулювання або переміщення, де «залишається там, де ви його поставили» має більше значення, ніж наднизьке тертя.

Практичним у промисловому середовищі є не лише форма різьби, а й екосистема: відповідні гайки (бронза, сталь, полімери), рішення проти люфта, самозмащувальні конструкції та гнучкі методи виробництва. Зроблено правильно, аТрапецієподібний гвинтскладання може бути економічно ефективним, зручним для обслуговування та напрочуд точним для багатьох застосувань.

Основи вибору, які запобігають жалю

Якщо ви пам’ятаєте лише одне: не вибирайте aТрапецієподібний гвинтлише за діаметром. Виберіть його як систему: крок (або крок), довжина, конструкція гайки, поєднання матеріалів, план змащування та кінцева опора.

• Випередження (шлях за оборот):Більший свинець рухається швидше, але, швидше за все, повертатиметься назад і виділяє більше тепла при високому навантаженні. Менший крок покращує керованість і утримання вантажу, але знижує швидкість.
• Діаметр і міцність сердечника:Більший діаметр покращує опір прогину та жорсткість, що важливо для великих прольотів та великих навантажень.
• Непідтримувана довжина та ризик збивання:Довгі гвинти на високих оборотах можуть збиватися. Якщо вам потрібна швидкість на великій довжині, вам може знадобитися проміжна опора, інше розташування кінцевих підшипників або інше рішення руху.
• Робочий цикл:Періодичне регулювання (кілька секунд тут і там) дуже відрізняється від безперервного руху. Безперервна робота вимагає кращого управління теплом і стратегії зношування.
• Середовище:Пил, охолоджуюча рідина, миючі засоби та зовнішня корозія зміщують найкращий вибір у бік герметичного захисту, нержавіючі матеріали, або полімерні гайки.

Матриця швидкого вибору

Використовуйте цю таблицю як відправну точку для вибору aТрапецієподібний гвинтконфігурація. Це не заміна інженерних розрахунків, але це вбереже вас від найпоширеніших пасток.

Типи горіхів і матеріали, які дійсно важливі

Гвинт привертає увагу, але гайка часто вирішує термін служби та відчуття. для aТрапецієподібний гвинтзбірка, вибір гайки впливає на: тертя, шум, люфт, стійкість до забруднення, а також те, наскільки система поблажлива до зміщень.

• Бронзові горіхи:Класичний вибір для вантажопідйомності та прогнозованого зносу. Чудово, коли ви можете змащувати та тримати сміття під контролем.
• Сталеві гайки:Міцний, але може бути менш вибачливим і може вимагати ретельного змащування та парування поверхні, щоб уникнути подряпин.
• Інженерні пластики (нейлон, POM, PEEK, композити):Часто тихіше і може працювати з мінімальним змащенням. Правильний полімер витримує важкі умови; неправильно підібраний полімер може розповзтися під навантаженням або розм'якшитися під дією тепла.

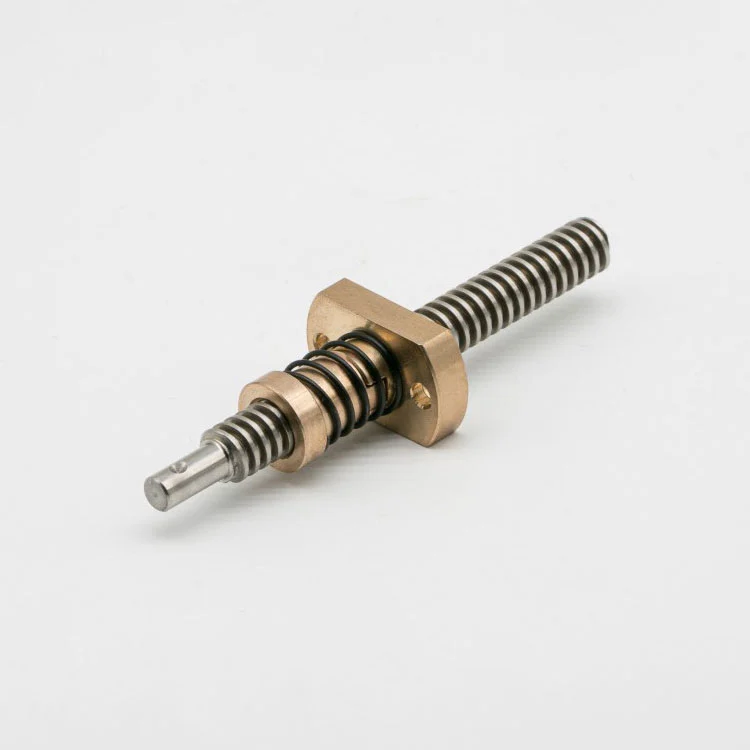

• Гайки антилюфтові:Призначений для зменшення кліренсу та покращення зміни напрямку. Ідеальний варіант, коли якість позиціонування важливіша за наднизький крутний момент.

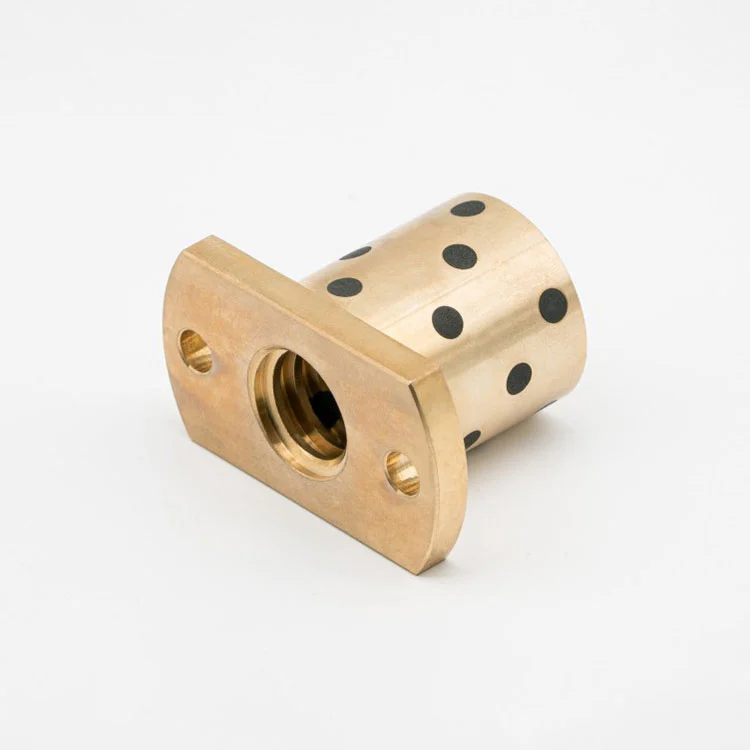

• Безмасляні/самозмащувальні гайки:Допомагає, коли мастило непрактично, небажано або легко змивається.

Контрольний список інтеграції: опори, вирівнювання, змащення

Навіть найкращийТрапецієподібний гвинтрозчарує, якщо навколишній дизайн буде недбалим. У цих точках інтеграції багато проектів тихо виходить з ладу під час масштабування від прототипу до виробництва.

• Припинення стратегії підтримки:Визначте, який кінець фіксований, а який плаваючий. Вибір підшипника впливає на осьовий люфт, жорсткість і шум.
• Вирівнювання та монтаж:Невідповідність різко збільшує тертя та знос. Використовуйте відповідні корпуси, рекомендації щодо обробки, і уникайте силових натискань на гайку під час збирання.
• Схема змащення:Визначтеся заздалегідь: мастило, масло, сухий полімер або герметичний підхід. Зазвичай стає «ми додамо мастила пізніше». «Ми не спроектували простір для мастила».
• Захист від забруднення:Сильфони, кришки, склоочисники та розміщення подалі від стружки та пилу можуть збільшити термін служби.
• Теплова поведінка:Вищі робочі цикли генерують тепло. Тепло змінює зазори, збільшує знос і може розм’якшити деякі полімери.
• Перевірка заднього ходу:Якщо вимогою є «повинен утримуватись, коли живлення вимкнено», перевірте це реальними навантаженнями та реальною вібрацією.

Питання щодо якості, які слід поставити перед покупкою

Якщо ви шукаєте aТрапецієподібний гвинт, найрозумнішим кроком є ​​задавати запитання, які розкривають контроль процесу. Ціну легко порівняти; послідовність не є. Ці питання захистять вас від неприємних сюрпризів.

• Які допуски можна дотримуватися щодо точності свинцю, прямолінійності та форми різьби?Запитуйте стандартні та додаткові класи постачальника.
• Рулонний чи шліфований?І який метод перевірки для кожної партії?
• Які пари матеріалів ви рекомендуєте для мого навантаження, швидкості та середовища?Хороший постачальник запитає про робочий цикл і забруднення.
• Як ви контролюєте люфт?Стандартний зазор, підгонка з можливістю вибору або дизайн із запобіганням люфта.
• Які види обробки поверхні доступні?Особливо, якщо проблема викликає корозію або знос.
• Чи можете ви надати комплекти гвинт-гайка, підібрані як пара?Зіставлення зменшує варіативність і економить час налагодження.
• Що вам від мене потрібно, щоб правильно процитувати?Вимоги до малюнків, ходу, навантаження, швидкості, монтажу та «положення утримання».

Де Suzhou Maitu Screw Rod Manufacturing Co., Ltd. може допомогти

Якщо ви шукаєте постачальника, який може підтримувати як стандартні, так і спеціальні конфігурації,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.зосереджується на рішеннях із трапецієподібними ходовими гвинтами для лінійного переміщення та автоматизації, включаючи варіанти, такі як багатозапускні стилі, парні гвинт і гайка постачання та різноманітні маршрути використання матеріалу гайок (наприклад, вибір на основі полімерів і підходи проти люфта).

На практиці це означає, що ви можете підійти до пошуку більш чистим способом: замість того, щоб вибирати гвинт із каталогу та сподіватися, що гайка поводитиметься добре, ви можете вказати цілі продуктивності та отримайте рекомендоване поєднання. Це особливо корисно, коли ваші обмеження включають «відсутність змащення», «зменшений люфт», «спеціальна бронза» або «інженерний пластик», або коли ваш проект потребує повторного налаштування різних варіантів.
